Booster vysokého tlaku řady CN a DN C

Booster vysokého tlaku pro efektivní zásobování stlačeným vzduchem

Boostery řad CN C a DN C jsou kompletní systémy, které v novem designu skříňového zakrytovaní obsahují vše potřebné na poloviční základové ploší. Nové uspořádání komponentů zaručuje nejen optimalizované vedení chladicího vzduchu, ale také lepší přístup při provádění údržby.

Také aktualizované řízení SIGMA CONTROL 2 nabízí nové, rozmanité možnosti kontroly a řízení s mnoha rozhraními pro komunikaci, i s nadřazeným řídícími systémy – při dynamické regulaci.

V radě DN C v provedeni SFC se dodávané množství přizpůsobuje potřebám spotřeby plynulou regulaci otáček. Tím je spotřebováváno pouze tolik energie, kolik je skutečně nutné pro zásobování stlačeným vzduchem – efektivněji to už nejde.

Parametry výkonu CN C:

  • 7,5 – 22 kW
  • Vstupní tlak: 3 – 10 barů
  • Konečný tlak: 10 – 45 barů
  • Dodávané množství: 0,8 – 8,0 m³/min

Parametry výkonu DN C:

  • 22 – 45 kW
  • Vstupní tlak: 3 – 10 barů
  • Konečný tlak: 10 – 45 barů
  • Dodávané množství: 2,26 – 19,60 m³/min

Volitelné vlastnosti:

Booster vysokého tlaku řady DN C jsou dodávány ve verzi vzduchem nebo vodou chlazené. Boostery vysokého tlaku řady CN C jsou standardně chlazené vzduchem. Volitelné jsou také možnost čerpání dusíku, resp. uzavřená varianta bez falešného vzduchu (verze N2).

Možnosti použití:

Výroba PET lahví, použití procesního vzduchu, výroba dusíku, vysoký tlak pro zkušební zařízení (např. brzdy, chladiče atd.), zkušební zařízení pro tlakové zkoušky, průrazné zkoušky a impulzní zkoušky.

Výhody pro Vás

  • Prostorově úsporné:
    Celosvětově jedinečné kompaktní zařízení je malé, a přesto silné. Žádné kompromisy ve výkonu, spolehlivosti a energetické účinnosti!
  • Nízké náklady na instalaci:
    DN C a CN C se dodávají připravené na elektrické připojení. Systémy lze, i pod vlastní kontrolou, konfigurovat pro mnoho případů použití.
  • Úspora servisních nákladů:
    Díky novému designu s přístupem zepředu! Umožňuje to nové uspořádání komponentů. Díky tomu se zkracuje náročnost údržby, např. při výměně řemenů.
Úspora nákladů na energie
Life-Cycle-Costs

Kvalitní elektromotory Premium-Efficiency nabízejí zvláště vysoký stupeň účinnosti a tím velmi malou spotřebu proudu. Jejich nízká provozní teplota je dodatečné plus.



Detaily produktu

Nový design pro lepší manipulaci, vyšší efektivnost a flexibilitu
Komponenty dotlačovacích kompresorů – kompaktních zařízení řady DN C (zadní strana)
  • Prodloužení životnosti:
    Motor a blok kompresoru byly odtlumeny od zbývající části stroje. Spínací skříň, chladič, ventilátor a vedení tak jsou mnohem méně vystaveny vibracím.
  • Optimalizovaný přístup pro údržbové práce:
    Boční pohled s namontovaným chladičem vzduchu – i zde je nyní lepší přístup díky snadno odnímatelnému panelu
  • Zlepšení při údržbových pracích:
    Výměna řemenu, údržba solenoidového ventilu (provedení pro dusík) nebo výměna lapače nečistot na vstupním ventilu
Příklad uspořádání

Příklad stanice stlačeného vzduchu s boosterem pro vysoký tlak

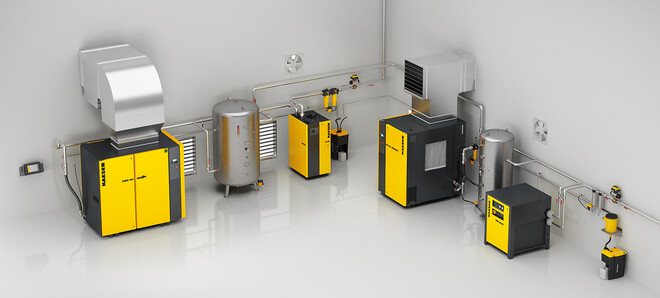

Stanice stlačeného vzduchu s dotlačovacím kompresorem: kompaktní zařízení řady DN C od Kaeser Kompressoren.
Schéma uspořádání boosteru pro vysoký tlak

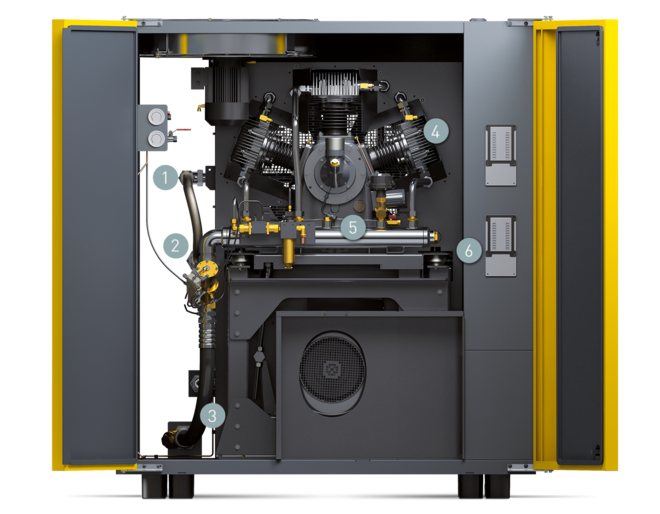

Komponenty dotlačovacích kompresorů – kompaktních zařízení řady DN C (přední strana)
  1. Pružné hadicové vedení, na straně konečného tlaku
  2. Zpětný ventil mezi sběrným vedením a dochlazovačem
  3. Pružné hadicové vedení, na straně vstupního tlaku
  1. Nová konstrukce hlav válců
  2. Velké sběrné vedení k redukci pulzace
  3. Tlumicí prvek
Technické údaje CN 22C

Základní provedení

ModelCN 22C 5/25 bar CN 22C 7,5/25 bar CN 22C 7,5/35 bar
Vstupní tlak bar 5 7,5 7,5
Konečný tlak bar 25 25 35
Dodávané množství
celé zařízení při provozním přetlaku m³/min
2,54 4,17 3,68
Sací množství m³/min 3,74 5,3 5,3
Pracovní zdvihové množství m³/min 0,62 0,62 0,62
Otáčky bloku kompresoru 1/min 1.235 1.235 1.235
Počet pístů 2 2 2
Jmenovitý výkon motoru kW 22 22 22
Hladina akustického tlaku dB(A) 75 75 75
Přípojka stlačeného vzduchu na straně vstupního tlakuG 1 G 1 G 1
Přípojka stlačeného vzduchu na straně konečného tlakuG 1 G 1 G 1
Rozměry Š × H × V mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Hmotnost kg 920 920 920

ModelCN 22C 10/25 bar CN 22C 10/35 bar CN 22C 10/45 bar
Vstupní tlak bar 10 10 10
Konečný tlak bar 25 35 45
Dodávané množství
celé zařízení při provozním přetlaku m³/min
5,79 5,31 4,83
Sací množství m³/min 6,86 6,86 6,86
Pracovní zdvihové množství m³/min 0,62 0,62 0,62
Otáčky bloku kompresoru 1/min 1.235 1.235 1.235
Počet pístů 2 2 2
Jmenovitý výkon motoru kW 22 22 22
Hladina akustického tlaku dB(A) 75 75 75
Přípojka stlačeného vzduchu na straně vstupního tlakuG 1 G 1 G 1
Přípojka stlačeného vzduchu na straně konečného tlakuG 1 G 1 G 1
Rozměry Š × H × V mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Hmotnost kg 920 920 920

Technické údaje CN 15C

Základní provedení

ModelCN 15C 5/25 bar CN 15C 7,5/25 bar CN 15C 7,5/35 bar
Vstupní tlak bar 5 7,5 7,5
Konečný tlak bar 25 25 35
Dodávané množství
celé zařízení při provozním přetlaku m³/min
2,54 4,17 3,04
Sací množství m³/min 3,74 5,3 4,23
Pracovní zdvihové množství m³/min 0,62 0,62 0,5
Otáčky bloku kompresoru 1/min 1.235 1.235 985
Počet pístů 2 2 2
Jmenovitý výkon motoru kW 15 15 15
Hladina akustického tlaku dB(A) 74 74 74
Přípojka stlačeného vzduchu na straně vstupního tlakuG 1 G 1 G 1
Přípojka stlačeného vzduchu na straně konečného tlakuG 1 G 1 G 1
Rozměry Š × H × V mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Hmotnost kg 920 920 920

ModelCN 15C 10/25 bar CN 15C 10/35 bar CN 15C 10/45 bar
Vstupní tlak bar 10 10 10
Konečný tlak bar 25 35 45
Dodávané množství
celé zařízení při provozním přetlaku m³/min
5,79 4,36 3,63
Sací množství m³/min 6,86 5,47 4,94
Pracovní zdvihové množství m³/min 0,62 0,5 0,45
Otáčky bloku kompresoru 1/min 1.235 985 890
Počet pístů 2 2 2
Jmenovitý výkon motoru kW 15 15 15
Hladina akustického tlaku dB(A) 74 74 74
Přípojka stlačeného vzduchu na straně vstupního tlakuG 1 G 1 G 1
Přípojka stlačeného vzduchu na straně konečného tlakuG 1 G 1 G 1
Rozměry Š × H × V mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Hmotnost kg 920 920 920

Technické údaje CN 11C

Základní provedení

ModelCN 11C 5/25 bar CN 11C 7,5/25 bar CN 11C 7,5/35 bar
Vstupní tlak bar 5 7,5 7,5
Konečný tlak bar 25 25 35
Dodávané množství
celé zařízení při provozním přetlaku m³/min
2,09 3,41 2,47
Sací množství m³/min 2,99 4,23 3,41
Pracovní zdvihové množství m³/min 0,5 0,5 0,4
Otáčky bloku kompresoru 1/min 985 985 795
Počet pístů 2 2 2
Jmenovitý výkon motoru kW 11 11 11
Hladina akustického tlaku dB(A) 73 73 73
Přípojka stlačeného vzduchu na straně vstupního tlakuG 1 G 1 G 1
Přípojka stlačeného vzduchu na straně konečného tlakuG 1 G 1 G 1
Rozměry Š × H × V mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Hmotnost kg 920 920 920

ModelCN 11C 10/25 bar CN 11C 10/35 bar
Vstupní tlak bar 10 10
Konečný tlak bar 25 35
Dodávané množství
celé zařízení při provozním přetlaku m³/min
4,73 3,29
Sací množství m³/min 5,47 4,16
Pracovní zdvihové množství m³/min 0,5 0,38
Otáčky bloku kompresoru 1/min 985 750
Počet pístů 2 2
Jmenovitý výkon motoru kW 11 11
Hladina akustického tlaku dB(A) 73 73
Přípojka stlačeného vzduchu na straně vstupního tlakuG 1 G 1
Přípojka stlačeného vzduchu na straně konečného tlakuG 1 G 1
Rozměry Š × H × V mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Hmotnost kg 920 920

Technické údaje CN 7C

Základní provedení

ModelCN 7C 5/25 bar CN 7C 7,5/25 bar CN 7C 7,5/35 bar
Vstupní tlak bar 5 7,5 7,5
Konečný tlak bar 25 25 35
Dodávané množství
celé zařízení při provozním přetlaku m³/min
1,26 2 1,62
Sací množství m³/min 1,72 2,44 2,18
Pracovní zdvihové množství m³/min 0,29 0,29 0,26
Otáčky bloku kompresoru 1/min 1.250 1.250 1.120
Počet pístů 2 2 2
Jmenovitý výkon motoru kW 7,5 7,5 7,5
Hladina akustického tlaku dB(A) 71 71 71
Přípojka stlačeného vzduchu na straně vstupního tlakuG 1 G 1 G 1
Přípojka stlačeného vzduchu na straně konečného tlakuG 1 G 1 G 1
Rozměry Š × H × V mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Hmotnost kg 790 790 790

ModelCN 7C 10/25 bar CN 7C 10/35 bar CN 7C 10/45 bar
Vstupní tlak bar 10 10 10
Konečný tlak bar 25 35 45
Dodávané množství
celé zařízení při provozním přetlaku m³/min
2,74 2,05 1,75
Sací množství m³/min 3,15 2,52 2,27
Pracovní zdvihové množství m³/min 0,29 0,23 0,21
Otáčky bloku kompresoru 1/min 1.250 1.000 900
Počet pístů 2 2 2
Jmenovitý výkon motoru kW 7,5 7,5 7,5
Hladina akustického tlaku dB(A) 71 71 71
Přípojka stlačeného vzduchu na straně vstupního tlakuG 1 G 1 G 1
Přípojka stlačeného vzduchu na straně konečného tlakuG 1 G 1 G 1
Rozměry Š × H × V mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Hmotnost kg 790 790 790

Technické údaje DN 30C

Základní provedení

ModelDN 30C 5/25 bar DN 30C 7,5/25 bar DN 30C 7,5/35 bar
Vstupní tlak bar 5 7,5 7,5
Konečný tlak bar 25 25 35
Dodávané množství
celé zařízení při provozním přetlaku m³/min
6,11 8,92 7,02
Sací množství m³/min 7,85 10,68 9,07
Pracovní zdvihové množství m³/min 1,31 1,26 1,06
Otáčky bloku kompresoru 1/min 1.139 1.095 929
Počet pístů 3 3 3
Jmenovitý výkon motoru kW 30 30 30
Hladina akustického tlaku dB(A) 78 78 78
Přípojka stlačeného vzduchu na straně vstupního tlakuG 2 G 2 G 2
Přípojka stlačeného vzduchu na straně konečného tlakuG 1½ G 1½ G 1½
Rozměry Š × H × V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Hmotnost kg 1.470 1.470 1.470

ModelDN 30C 10/25 bar DN 30C 10/45 bar DN 30C 13/20 bar
Vstupní tlak bar 10 10 13
Konečný tlak bar 25 45 20
Dodávané množství
celé zařízení při provozním přetlaku m³/min
11,35 6,98 16,74
Sací množství m³/min 13,05 9,06 18,29
Pracovní zdvihové množství m³/min 1,19 0,82 1,31
Otáčky bloku kompresoru 1/min 1.034 1.034 1.139
Počet pístů 3 3 3
Jmenovitý výkon motoru kW 30 30 30
Hladina akustického tlaku dB(A) 78 78 78
Přípojka stlačeného vzduchu na straně vstupního tlakuG 2 G 2 G 2
Přípojka stlačeného vzduchu na straně konečného tlakuG 1½ G 1½ G 1½
Rozměry Š × H × V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Hmotnost kg 1.470 1.470 1.470

ModelDN 30C 13/45 bar
Vstupní tlak bar 13
Konečný tlak bar 45
Dodávané množství
celé zařízení při provozním přetlaku m³/min
9,53
Sací množství m³/min 11,53
Pracovní zdvihové množství m³/min 0,82
Otáčky bloku kompresoru 1/min 1.034
Počet pístů 3
Jmenovitý výkon motoru kW 30
Hladina akustického tlaku dB(A) 78
Přípojka stlačeného vzduchu na straně vstupního tlakuG 2
Přípojka stlačeného vzduchu na straně konečného tlakuG 1½
Rozměry Š × H × V mm 1.280 x 1.830 x 1.960
Hmotnost kg 1.470

Technické údaje DN 22C

Základní provedení

ModelDN 22C 5/25 bar DN 22C 7,5/25 bar DN 22C 7,5/30 bar
Vstupní tlak bar 5 7,5 7,5
Konečný tlak bar 25 25 30
Dodávané množství
celé zařízení při provozním přetlaku m³/min
4,75 6,91 6,16
Sací množství m³/min 6,29 8,31 7,72
Pracovní zdvihové množství m³/min 1,05 0,98 0,91
Otáčky bloku kompresoru 1/min 1.315 1.227 1.139
Počet pístů 3 3 3
Jmenovitý výkon motoru kW 22 22 22
Hladina akustického tlaku dB(A) 78 78 78
Přípojka stlačeného vzduchu na straně vstupního tlakuG 2 G 2 G 2
Přípojka stlačeného vzduchu na straně konečného tlakuG 1½ G 1½ G 1½
Rozměry Š × H × V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Hmotnost kg 1.370 1.370 1.370

ModelDN 22C 7,5/35 bar DN 22C 10/25 bar DN 22C 10/40 bar
Vstupní tlak bar 7,5 10 10
Konečný tlak bar 35 25 40
Dodávané množství
celé zařízení při provozním přetlaku m³/min
5,32 9,09 5,99
Sací množství m³/min 7,01 10,37 7,68
Pracovní zdvihové množství m³/min 0,82 0,94 0,7
Otáčky bloku kompresoru 1/min 1.034 1.183 876
Počet pístů 3 3 3
Jmenovitý výkon motoru kW 22 22 22
Hladina akustického tlaku dB(A) 78 78 78
Přípojka stlačeného vzduchu na straně vstupního tlakuG 2 G 2 G 2
Přípojka stlačeného vzduchu na straně konečného tlakuG 1½ G 1½ G 1½
Rozměry Š × H × V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Hmotnost kg 1.370 1.370 1.370

ModelDN 22C 13/20 bar DN 22C 13/30 bar
Vstupní tlak bar 13 13
Konečný tlak bar 20 30
Dodávané množství
celé zařízení při provozním přetlaku m³/min
13,19 10,27
Sací množství m³/min 14,18 11,53
Pracovní zdvihové množství m³/min 1,01 0,82
Otáčky bloku kompresoru 1/min 1.271 1.034
Počet pístů 3 3
Jmenovitý výkon motoru kW 22 22
Hladina akustického tlaku dB(A) 78 78
Přípojka stlačeného vzduchu na straně vstupního tlakuG 2 G 2
Přípojka stlačeného vzduchu na straně konečného tlakuG 1½ G 1½
Rozměry Š × H × V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Hmotnost kg 1.370 1.370

Technické údaje DN 37C

Základní provedení

ModelDN 37C 5/20 bar DN 37C 7,5/30 bar DN 37C 10/25 bar
Vstupní tlak bar 5 7,5 10
Konečný tlak bar 20 30 25
Dodávané množství
celé zařízení při provozním přetlaku m³/min
7,36 9,39 12,98
Sací množství m³/min 9,06 11,54 14,93
Pracovní zdvihové množství m³/min 1,51 1,36 1,36
Otáčky bloku kompresoru 1/min 1.315 1.183 1.183
Počet pístů 3 3 3
Jmenovitý výkon motoru kW 37 37 37
Hladina akustického tlaku dB(A) 78 78 78
Přípojka stlačeného vzduchu na straně vstupního tlakuG 2 G 2 G 2
Přípojka stlačeného vzduchu na straně konečného tlakuG 1½ G 1½ G 1½
Rozměry Š × H × V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Hmotnost kg 1.500 1.500 1.500

ModelDN 37C 10/40 bar DN 37C 13/20 bar DN 37C 13/35 bar
Vstupní tlak bar 10 13 13
Konečný tlak bar 40 20 35
Dodávané množství
celé zařízení při provozním přetlaku m³/min
9,96 18,59 13,57
Sací množství m³/min 12,38 20,41 15,76
Pracovní zdvihové množství m³/min 1,12 1,46 1,12
Otáčky bloku kompresoru 1/min 981 1.271 981
Počet pístů 3 3 3
Jmenovitý výkon motoru kW 37 37 37
Hladina akustického tlaku dB(A) 78 78 78
Přípojka stlačeného vzduchu na straně vstupního tlakuG 2 G 2 G 2
Přípojka stlačeného vzduchu na straně konečného tlakuG 1½ G 1½ G 1½
Rozměry Š × H × V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Hmotnost kg 1.500 1.500 1.500

Technické údaje DN 45C

Základní provedení

ModelDN 45C 7,5/25 bar DN 45C 7,5/30 bar DN 45C 10/25 bar
Vstupní tlak bar 7,5 7,5 10
Konečný tlak bar 25 30 25
Dodávané množství
celé zařízení při provozním přetlaku m³/min
10,74 9,75 14,41
Sací množství m³/min 12,83 11,97 16,6
Pracovní zdvihové množství m³/min 1,51 1,41 1,51
Otáčky bloku kompresoru 1/min 1.315 1.227 1.315
Počet pístů 3 3 3
Jmenovitý výkon motoru kW 45 45 45
Hladina akustického tlaku dB(A) 78 78 78
Přípojka stlačeného vzduchu na straně vstupního tlakuG 2 G 2 G 2
Přípojka stlačeného vzduchu na straně konečného tlakuG 1½ G 1½ G 1½
Rozměry Š × H × V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Hmotnost kg 1.410 1.510 1.510

ModelDN 45C 10/35 bar DN 45C 13/20 bar DN 45C 13/45 bar
Vstupní tlak bar 10 13 13
Konečný tlak bar 35 20 45
Dodávané množství
celé zařízení při provozním přetlaku m³/min
12,9 19,21 13,77
Sací množství m³/min 15,49 21,12 16,61
Pracovní zdvihové množství m³/min 1,41 1,51 1,19
Otáčky bloku kompresoru 1/min 1.227 1.315 1.034
Počet pístů 3 3 3
Jmenovitý výkon motoru kW 45 45 45
Hladina akustického tlaku dB(A) 78 78 78
Přípojka stlačeného vzduchu na straně vstupního tlakuG 2 G 2 G 2
Přípojka stlačeného vzduchu na straně konečného tlakuG 1½ G 1½ G 1½
Rozměry Š × H × V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Hmotnost kg 1.510 1.510 1.510

Technické údaje DN 45C SFC

Základní provedení

ModelDN 45C SFC 7,5/25 bar DN 45C SFC 7,5/30 bar DN 45C SFC 10/25 bar
Vstupní tlak bar 7,5 7,5 10
Konečný tlak bar 25 30 25
Dodávané množství
celé zařízení při provozním přetlaku m³/min
10,74 9,75 14,41
Sací množství m³/min 12,83 11,97 16,6
Pracovní zdvihové množství m³/min 1,51 1,41 1,51
Otáčky bloku kompresoru 1/min 1.315 1.227 1.315
Počet pístů 3 3 3
Jmenovitý výkon motoru kW 45 45 45
Hladina akustického tlaku dB(A) 78 78 78
Přípojka stlačeného vzduchu na straně vstupního tlakuG 2 G 2 G 2
Přípojka stlačeného vzduchu na straně konečného tlakuG 1½ G 1½ G 1½
Rozměry Š × H × V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Hmotnost kg 1.510 1.510 1.510

ModelDN 45C SFC 10/35 bar
Vstupní tlak bar 10
Konečný tlak bar 35
Dodávané množství
celé zařízení při provozním přetlaku m³/min
12,9
Sací množství m³/min 15,49
Pracovní zdvihové množství m³/min 1,41
Otáčky bloku kompresoru 1/min 1.227
Počet pístů 3
Jmenovitý výkon motoru kW 45
Hladina akustického tlaku dB(A) 78
Přípojka stlačeného vzduchu na straně vstupního tlakuG 2
Přípojka stlačeného vzduchu na straně konečného tlakuG 1½
Rozměry Š × H × V mm 1.280 x 1.830 x 1.960
Hmotnost kg 1.510

Technické údaje DN 37C S SFC

Základní provedení

ModelDN 37C S SFC 7,5/25 bar DN 37C S SFC 7,5/30 bar DN 37C S SFC 10/25 bar
Vstupní tlak bar 7,5 7,5 10
Konečný tlak bar 25 30 25
Dodávané množství
celé zařízení při provozním přetlaku m³/min
6,66 6,42 9,09
Sací množství m³/min 8,02 8,02 10,37
Pracovní zdvihové množství m³/min 0,94 0,94 0,94
Otáčky bloku kompresoru 1/min 1.183 1.183 1.183
Počet pístů 3 3 3
Jmenovitý výkon motoru kW 37 37 37
Hladina akustického tlaku dB(A) 78 78 78
Přípojka stlačeného vzduchu na straně vstupního tlakuG 2 G 2 G 2
Přípojka stlačeného vzduchu na straně konečného tlakuG 1½ G 1½ G 1½
Rozměry Š × H × V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Hmotnost kg 1.500 1.500 1.500

ModelDN 37C S SFC 10/40 bar
Vstupní tlak bar 10
Konečný tlak bar 40
Dodávané množství
celé zařízení při provozním přetlaku m³/min
8,02
Sací množství m³/min 9,98
Pracovní zdvihové množství m³/min 0,91
Otáčky bloku kompresoru 1/min 1.139
Počet pístů 3
Jmenovitý výkon motoru kW 37
Hladina akustického tlaku dB(A) 78
Přípojka stlačeného vzduchu na straně vstupního tlakuG 2
Přípojka stlačeného vzduchu na straně konečného tlakuG 1½
Rozměry Š × H × V mm 1.280 x 1.830 x 1.960
Hmotnost kg 1.500

Technické údaje DN 37C L SFC

Základní provedení

ModelDN 37C L SFC 5/20 bar DN 37C L SFC 7,5/30 bar DN 37C L SFC 10/25 bar
Vstupní tlak bar 5 7,5 10
Konečný tlak bar 20 30 25
Dodávané množství
celé zařízení při provozním přetlaku m³/min
7,36 9,39 12,98
Sací množství m³/min 9,06 11,54 14,93
Pracovní zdvihové množství m³/min 1,51 1,36 1,36
Otáčky bloku kompresoru 1/min 1.315 1.183 1.183
Počet pístů 3 3 3
Jmenovitý výkon motoru kW 37 37 37
Hladina akustického tlaku dB(A) 78 78 78
Přípojka stlačeného vzduchu na straně vstupního tlakuG 2 G 2 G 2
Přípojka stlačeného vzduchu na straně konečného tlakuG 1½ G 1½ G 1½
Rozměry Š × H × V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Hmotnost kg 1.500 1.500 1.500

ModelDN 37C L SFC 10/30 bar
Vstupní tlak bar 10
Konečný tlak bar 30
Dodávané množství
celé zařízení při provozním přetlaku m³/min
12,21
Sací množství m³/min 14,38
Pracovní zdvihové množství m³/min 1,31
Otáčky bloku kompresoru 1/min 1.139
Počet pístů 3
Jmenovitý výkon motoru kW 37
Hladina akustického tlaku dB(A) 78
Přípojka stlačeného vzduchu na straně vstupního tlakuG 2
Přípojka stlačeného vzduchu na straně konečného tlakuG 1½
Rozměry Š × H × V mm 1.280 x 1.830 x 1.960
Hmotnost kg 1.500

Technické údaje DN 30C S SFC

Základní provedení

ModelDN 30C S SFC 5/25 bar DN 30C S SFC 7,5/25 bar DN 30C S SFC 7,5/35 bar
Vstupní tlak bar 5 7,5 7,5
Konečný tlak bar 25 25 35
Dodávané množství
celé zařízení při provozním přetlaku m³/min
4,07 6,4 5,93
Sací množství m³/min 5,45 7,72 7,72
Pracovní zdvihové množství m³/min 0,91 0,91 0,91
Otáčky bloku kompresoru 1/min 1.139 1.139 1.139
Počet pístů 3 3 3
Jmenovitý výkon motoru kW 30 30 30
Hladina akustického tlaku dB(A) 78 78 78
Přípojka stlačeného vzduchu na straně vstupního tlakuG 2 G 2 G 2
Přípojka stlačeného vzduchu na straně konečného tlakuG 1½ G 1½ G 1½
Rozměry Š × H × V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Hmotnost kg 1.470 1.470 1.470

ModelDN 30C S SFC 10/25 bar DN 30C S SFC 10/35 bar DN 30C S SFC 10/40 bar
Vstupní tlak bar 10 10 10
Konečný tlak bar 25 35 40
Dodávané množství
celé zařízení při provozním přetlaku m³/min
8,75 8,26 8,02
Sací množství m³/min 9,98 9,98 9,98
Pracovní zdvihové množství m³/min 0,91 0,91 0,91
Otáčky bloku kompresoru 1/min 1.139 1.139 1.139
Počet pístů 3 3 3
Jmenovitý výkon motoru kW 30 30 30
Hladina akustického tlaku dB(A) 78 78 78
Přípojka stlačeného vzduchu na straně vstupního tlakuG 2 G 2 G 2
Přípojka stlačeného vzduchu na straně konečného tlakuG 1½ G 1½ G 1½
Rozměry Š × H × V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Hmotnost kg 1.470 1.470 1.470

Technické údaje DN 30C L SFC

Základní provedení

ModelDN 30C L SFC 5/25 bar
Vstupní tlak bar 5
Konečný tlak bar 25
Dodávané množství
celé zařízení při provozním přetlaku m³/min
6,11
Sací množství m³/min 7,85
Pracovní zdvihové množství m³/min 1,31
Otáčky bloku kompresoru 1/min 1.139
Počet pístů 3
Jmenovitý výkon motoru kW 30
Hladina akustického tlaku dB(A) 78
Přípojka stlačeného vzduchu na straně vstupního tlakuG 2
Přípojka stlačeného vzduchu na straně konečného tlakuG 1½
Rozměry Š × H × V mm 1.280 x 1.830 x 1.960
Hmotnost kg 1.470

Technické údaje DN 22C SFC

Základní provedení

ModelDN 22C SFC 5/25 bar DN 22C SFC 7,5/25 bar DN 22C SFC 7,5/30 bar
Vstupní tlak bar 5 7,5 7,5
Konečný tlak bar 25 25 30
Dodávané množství
celé zařízení při provozním přetlaku m³/min
4,75 6,91 6,16
Sací množství m³/min 6,29 8,31 7,72
Pracovní zdvihové množství m³/min 1,05 0,98 0,91
Otáčky bloku kompresoru 1/min 1.315 1.227 1.139
Počet pístů 3 3 3
Jmenovitý výkon motoru kW 22 22 22
Hladina akustického tlaku dB(A) 78 78 78
Přípojka stlačeného vzduchu na straně vstupního tlakuG 2 G 2 G 2
Přípojka stlačeného vzduchu na straně konečného tlakuG 1½ G 1½ G 1½
Rozměry Š × H × V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Hmotnost kg 1.370 1.370 1.370

ModelDN 22C SFC 10/25 bar
Vstupní tlak bar 10
Konečný tlak bar 25
Dodávané množství
celé zařízení při provozním přetlaku m³/min
9,09
Sací množství m³/min 10,37
Pracovní zdvihové množství m³/min 0,94
Otáčky bloku kompresoru 1/min 1.183
Počet pístů 3
Jmenovitý výkon motoru kW 22
Hladina akustického tlaku dB(A) 78
Přípojka stlačeného vzduchu na straně vstupního tlakuG 2
Přípojka stlačeného vzduchu na straně konečného tlakuG 1½
Rozměry Š × H × V mm 1.280 x 1.830 x 1.960
Hmotnost kg 1.370
