Šroubová dmychadla do 250 kW


Hrdinové energetických úspor – nekompromisně efektivní

Budoucnost v oblasti nízkého tlaku již začala: Inovace firmy Kaeser, jako je světoznámý šroubový profil SIGMA, znamenají zvýšení účinnosti až o 35procent! Také v bodech uvádění do provozu, obsluhy a údržby vyčerpali naši robustní vytrvalci veškeré potenciály úspor.

  • Vysoce účinná a téměř bezúdržbová zařízení dmychadel – s dvouhřídelovými bloky SIGMA
  • Volitelně se startérem Y/Δ (STC) nebo měničem frekvence (SFC)
  • Kompletní řešení plug and play s výkonovou elektronikou, řízením SIGMA CONTROL 2 a seřízeným řemenovým pohonem; z výroby naplněno olejem.

Z nové šroubové technologie profitují zákazníci v oblastech komunální i průmyslové úpravy odpadní vody stejně jako flotace a fluidizace, v nichž mohou být dmychadla nasazena jako vytrvalci a důležitou roli hraje nízká spotřeba energie.

Výhody pro Vás

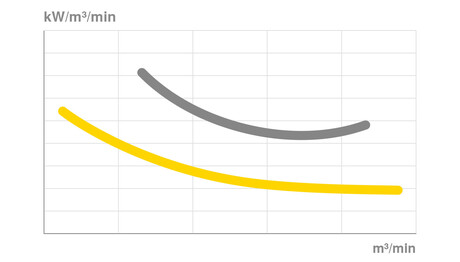

  • Maximální účinnost stroje jako celku:
    Sázíme na rotory s profilem SIGMA, optimální transmisi mezi motorem a dmychadlem a minimální ztráty tlaku všech komponentů.
  • Minimální pulzace v připojených procesních potrubích:
    Speciální, přes široké frekvenční pásmo působící absorpční tlumiče hluku, výrazně snižují emise hluku ze stroje a potrubí.
  • Ochrana před prostoji:
    Obzvláště komponenty s dlouhou životností zajišťují spolehlivý provoz. Díky inteligentní konstrukci jsou pomocné agregáty (např. pro utěsnění nebo chlazení) nadbytečné. Velké množství senzorů umožňuje dálkový monitoring provozních stavů.
Rentabilní díky nízkým nákladům po celou dobu životnosti
Life-Cycle-Costs

Náš komplexní přístup pro optimální rentabilitu: Maximální energetická účinnost, nejvyšší dostupnost stlačeného vzduchu a globální servisní a poradenská síť s krátkou reakční dobou.



Detaily produktu

Vybavení

Plug and play

Dmychadla připravená k zapojení jsou kompletně vybavená senzorikou, STC/SFC, SIGMA CONTROL 2 a nouzovým vypínačem, jsou naplněná olejem a certifikovaná.

Blok dmychadla

Vysoce účinný blok dmychadla s profilem SIGMA
  • vysoce účinný blok dmychadla s profilem SIGMA s vysokým stupněm dodávání při nejnižším možném příkonu

Ložiska a těsnění

  • robustní válečková ložiska zachycují až 100 % radiálních sil
  • osvědčené, bezúdržbové těsnění kluznými kroužky otočné průchodky na hnací hřídeli bloku šroubového dmychadla

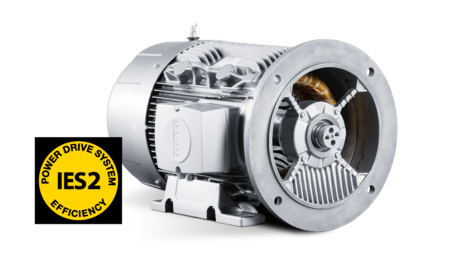

Hnací motor

  • značkový výrobek Siemens
  • Premium-Efficiency-Motor podle IE3 s vysokým stupněm účinnosti, HBS - hnací motor a měnič frekvence se systémovým stupněm účinnosti IES2
  • standardně se třemi termistory
  • přizpůsobeno strojům s regulací počtu otáček měničem frekvence SFC
  • centrální, dobře přístupné mazací místo pro motory s ložisky motoru pro přimazávání, pro rychlou a spolehlivou údržbu

Řemenový pohon (šroubové dmychadlo EBS/FBS)

  • automatické napínání klínového řemenu s ukazatelem
  • konstantně co nejvyšší stupeň účinnosti přenosu
  • nižší náklady na údržbu
  • standardně ochrana klínového řemenu s přídavným chladicím účinkem řemenů

Přímý pohon /šroubová dmychadla CBS/ DBS a HBS)

  • integrovaný převodový poměr s téměř 100% účinností při přenosu síly
  • dmychadla HBS s přímým pohonem 1:1
  • volitelně různé převodové poměry
  • použití standardních elektromotorů
  • nadprůměrně dlouhá životnost ložisek díky optimálnímu rozdělení síly v převodu

Tlumič pulzací

  • na sací a tlakové straně efektivní absorpční tlumič hluku se širokým frekvenčním rozsahem proti pulzacím procesního vzduchu
  • silné tlumení hluku fluida přivedeného do potrubí

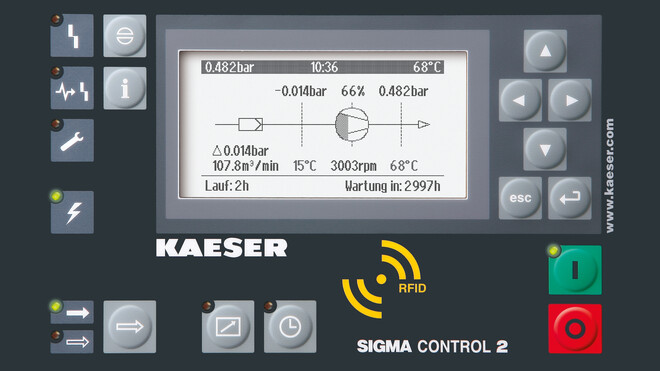

SIGMA CONTROL 2

SIGMA CONTROL 2 – Zásuvka SD
  • LED v barvách semaforu pro signalizaci provozního stavu
  • displej s nekódovaným textem
  • na výběr 30 jazyků
  • piktogramová tlačítka Soft-Touch
  • plně automatická kontrola a regulace
  • standardně volitelné řízení Dual, Quadro, Vario a průběžné
  • rozhraní: Ethernet
  • doplňkově volitelné komunikační moduly pro: Profibus DP; Modbus, Profinet a DeviceNet
  • slot pro paměťovou kartu SD pro záznam dat a aktualizace
  • čtečka RFID
  • Webový server
  • uživatelské rozhraní KAESER CONNECT
  • vizualizace připojených hodnot na analogových a digitálních vstupech
  • varovná a poruchová hlášení
  • grafické znázornění průběhu tlaku, teploty a počtu otáček

KAESER CONNECT

  • otevřít internetový prohlížeč
  • zadat IP adresu SC2 a heslo
  • přímá volba do řízení dmychadla přes integrovaný webový server

Na uživatelském rozhraní se v reálném čase zobrazuje stav stroje, hodnoty na analogových a digitálních vstupech, výpis varovných a poruchových hlášení a grafický průběh tlaku, teploty a počtu otáček.

Plug and play

Instalovat, zapnout – hotovo

Dmychalo k okamžitému použití: Zastrčit, zapnout – hotovo

Dmychadla připravená k zapojení jsou standardně kompletně vybavená měničem frekvence nebo startérem Y/Δ, SIGMA CONTROL 2 a nouzovým vypínačem. To snižuje nároky, náklady a rizika již při plánování, výstavbě, dokumentaci a uvedení do provozu.

START CONTROL (STC)

Dmychadlo – START CONTROL (STC)

Provedení s integrovaným startérem Y/Δ pro provoz při konstantním počtu otáček je vybavené vysoce kvalitní ochrannou technikou, nadproudovou spouští a sledováním točivého pole. SIGMA CONTROL 2 a spolehlivá technika nouzového vypnutí zařízení doplňují.

SIGMA FREQUENCY CONTROL (SFC)

Dmychadlo – SIGMA FREQUENCY CONTROL (SFC)

Měnič frekvence SFC umožňuje řízením počtu otáček dmychadla variabilní úpravu dodávaného množství pro potřebu procesu. Standardně je všechno naprogramované a parametrizované pro okamžité uvedení do provozu.

Technické údaje

Základní provedení

ModelCBS 121 L CBS 121 M DBS 221 L
Max. tlaková diference – přetlakový provoz mbar 650 1.100 650
Max. využitelné dodávané množství m³/min 12,6 12,5 23
Max. jmenovitý výkon motoru kW 18,5 22 30
Max. tlaková diference – podtlakový provoz mbar - 550 -
Max. schopnost sání m³/min - 12,5 -
Max. jmenovitý výkon motoru kW - 15 -
Jmenovitá světlost přípojky DN 80 80 100
Rozměry s rozvodnou skříní a protihlukovým krytem Š x H x V mm 1.110 x 1.370 x 1.670 1.110 x 1.370 x 1.670 1.110 x 1.480 x 1.670
Hmotnost max. kg 730 750 820

ModelDBS 221 M EBS 410 CL EBS 410 CM
Max. tlaková diference – přetlakový provoz mbar 1.100 650 1.100
Max. využitelné dodávané množství m³/min 22 41 30
Max. jmenovitý výkon motoru kW 37 37 37
Max. tlaková diference – podtlakový provoz mbar 550 - 550
Max. schopnost sání m³/min 22 - 41
Max. jmenovitý výkon motoru kW 22 - 37
Jmenovitá světlost přípojky DN 100 150 150
Rozměry s rozvodnou skříní a protihlukovým krytem Š x H x V mm 1.110 x 1.480 x 1.670 1.280 x 1.760 x 1.820 1.280 x 1.760 x 1.820
Hmotnost max. kg 850 1.400 1.400

ModelEBS 410 L EBS 410 M FBS 660 L
Max. tlaková diference – přetlakový provoz mbar 650 1.100 650
Max. využitelné dodávané množství m³/min 41 40 67
Max. jmenovitý výkon motoru kW 55 75 90
Max. tlaková diference – podtlakový provoz mbar - 550 -
Max. schopnost sání m³/min - 38 -
Max. jmenovitý výkon motoru kW - - -
Jmenovitá světlost přípojky DN 150 150 200
Rozměry s rozvodnou skříní a protihlukovým krytem Š x H x V mm 1.460 x 1.760 x 1.970 1.460 x 1.760 x 1.970 2.250 x 1.950 x 1.900
Hmotnost max. kg 1.520 1.520 1.850

ModelFBS 660 M HBS 1600 L HBS 1600 M
Max. tlaková diference – přetlakový provoz mbar 1.100 650 1.100
Max. využitelné dodávané množství m³/min 66 162 162
Max. jmenovitý výkon motoru kW 110 200 250
Max. tlaková diference – podtlakový provoz mbar 550 - 500
Max. schopnost sání m³/min 64 - 106,91
Max. jmenovitý výkon motoru kW 75 - 160
Jmenovitá světlost přípojky DN 200 300 300
Rozměry s rozvodnou skříní a protihlukovým krytem Š x H x V mm 2.250 x 1.950 x 1.900 2.065 x 3.350 x 2.320 2.065 x 3.350 x 2.320
Hmotnost max. kg 2.200 5.880 5.940

Čistička ve městě Kitzingen
Snížit spotřebu energie a zvýšit množství vzduchu!

Snížení spotřeby energie modernizací o více než 20 procent? Jak toho lze docílit, zjistíte v referenčním příběhu.

Referenční projekt Kitzingen
