KAESER FILTER od 0,6 do 32,0 m³/min

Nákladově výhodně k nejlepší kvalitě stlačeného vzduchu

KAESER FILTER jsou klíčové komponenty, pro přípravu stlačeného vzduchu všech tříd čistoty podle ISO 8573-1. To provádějí s velmi malým diferenčním tlakem. Díky jejich konstrukci pro snadnou údržbu nabízejí bezchybné otevírání a zavírání těles filtrů stejně jako rychlou a čistou výměnu prvků.

  • Dodávané množství: 0,60 až 32,0 m³/min
  • Max. provozní tlak: 16 barů
  • Max. provozní teplota: 66 °C

Výhody pro vás

  • Čistě podle normy:
    Produkty KAESER FILTER využívají moderní do hloubky skládaná filtrační média pro odstraňování částic a aerosolů. Výkonná uhlíková vlákna zadržují olejové výpary. Vynikající výkonové parametry produktů KAESER FILTER byly stanoveny podle ISO 12500 a potvrzeny nezávislou zkušební organizací Lloyd’s Register.
  • Nízká ztráta tlaku – vysoká úspora:
    Produkty KAESER FILTER mají velkoryse dimenzovaná tělesa a filtrační plochy, inovativní vedení proudění a výkonná filtrační média. Dosahují až o 50 % nižší ztrátí tlaku než běžné filtry na trhu, která je navíc téměř konstantní po celou dobu životnosti filtračního prvku. Důsledek: nižší náklady a emise CO2 a také odlehčení pro předřazené kompresory.
  • Konstrukce pro snadný servis – bezpečná manipulace:
    Produkty KAESER FILTER mají hliníkové těleso chráněné proti korozi a stabilní filtrační prvky. Praktický bajonetový uzávěr umožňuje automatické nastavení polohy těsnění tělesa a prvku. Tím je zajištěné, že se těleso filtru může utěsnit pouze při nasazeném filtračním prvku. Aretační šroub zabraňuje náhodnému otevření tělesa pod tlakem a slouží k odvzdušnění tělesa.
Ideální doplněk: odlučovač vody a oleje AQUAMAT
Systém úpravy kondenzátu AQUAMAT

Náš tip: Před vypuštěním do kanalizace kondenzát upravte odlučovačem vody a oleje AQUAMAT – v souladu s právem a za výhodnou cenu.



Detaily produktu

Čistota stlačeného vzduchu pro každou potřebu

Stupeň filtrace KB koalescenční filtr
Basic
KE koalescenční filtr
Extra
KD prachový filtr
prach
KA filtr s aktivním uhlím
adsorpce
KBE Extra kombinace KEA karbonová kombinace
Počáteční diferenční tlak při nasycování < 140 mbar < 200 mbar < 30 mbar
(nový, suchý)
< 35 mbar
(nový, suchý)
< 200 mbar < 240 mbar
Obsah aerosolů na vstupu 10 mg/m³ 10 mg/m³ 10 mg/m³ 10 mg/m³
Zbytkový obsah aerosolů na výstupu podle ISO 12500-1 < 0,01 mg/m³ < 0,01 mg/m³ < 0,01 mg/m³ 0,003 mg/m³
(celkový obsah oleje)
Filtrační medium hluboce plisované s podpůrnou strukturou a polyesterovou drenážní vlákninou hluboce plisované s podpůrnou strukturou High Efficiency karbonová vláknina
Použití Filtrace aerosolů pevných látek, kapalných aerosolů a částic pevných látek Použití jako KB, avšak pro vyšší kvalitu stlačeného vzduchu
Alternativně: filtr nejjemnějších částic podle stupně filtrace KD
výlučně k filtraci částic pevných látek výlučně k odstranění olejových par Kombinace KB a KE; použití jako KE, avšak pro vyšší spolehlivost kvality stlačeného vzduchu Kombinace KE a KA; filtrace aerosolů, částic pevných látek a olejových par

Nízká tlaková ztráta, vysoká úspora
KAESER FILTR: Nízká tlaková ztráta, vysoká úspora

Úspora nákladů po celou dobu životnosti

Hospodárnost filtru stlačeného vzduchu rozhodujícím způsobem závisí na tlakové ztrátě. Filtry KAESER mají velkoryse dimenzovaná tělesa a filtračními plochy, inovativní vedení proudění a výkonná filtrační média. Tím je docilována až o 50 % menší ztráta tlaku ve srovnání s filtry běžnými na trhu. Ta navíc zůstává po celou dobu životnosti téměř konstantní. To odlehčuje předřazeným kompresorům a nabízí výrazný potenciál úspor nákladů a CO2.

Chcete se dozvědět víc o tom, jak Kaeser snižuje náklady po celou dobu životnosti?

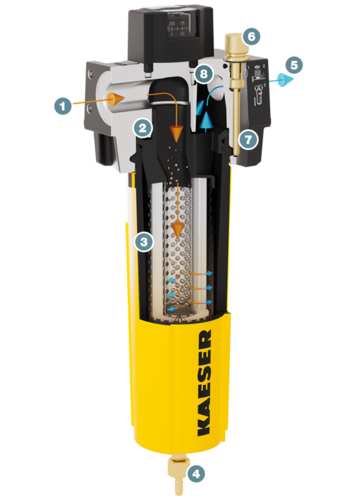

Konstrukce a funkce
Filtry KAESER – konstrukce a funkce
  1. Vstup tlakového vzduchu
  2. Připojovací příruba, konfigurovatelná velikost
  3. Hlavice filtračního prvku s tesněním
  4. Filtrační prvek
  5. Výstup kondenzátu (zde s automatickým mechanickým odvaděčem kondenzátu)
  6. Výstup stlačeného vzduchu
  7. Aretační šroub
  8. Bajonetový uzávěr s dorazem
  9. Odvzdušňovací otvor
  10. Manometr diferenčního tlaku

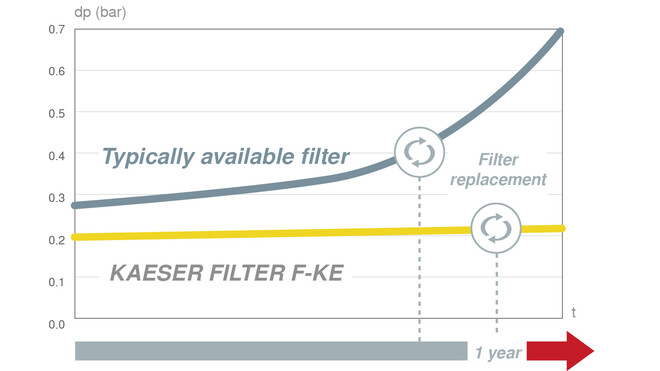

Vysoká kapacita zachycení prachu
Trvale nižší provozní náklady s filtry KAESER

KAESER FILTER nabízejí ve srovnání s běžnými filtry na trhu výrazně nižší ztrátu tlaku. Díky vysoké kapacitě filtračních ploch prvků zůstává tato tlaková ztráta mnohem déle na nízké úrovni.

Důsledek: trvale nízké provozní náklady. Roční údržba prachových a koalescenčních filtrů předchází rizika podmíněná stárnutím a pečuje o optimální čistotu stlačeného vzduchu.

Technické údaje KE

Základní provedení

ModelF6KE F9KE F16KE
Dodávané množství m³/min 0,6 0,9 1,6
Přípojka stlačeného vzduchuG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Provozní přetlak bar 2 - 16 2 - 16 2 - 16
Okolní teplota °C 3 - 50 3 - 50 3 - 50
Vstupní teplota °C 3 - 66 3 - 66 3 - 66
Hmotnost kg 3,6 3,7 4,2
Napětí odvaděče kondenzátu- - -

ModelF22KE F26KE F46KE
Dodávané množství m³/min 2,2 2,6 4,6
Přípojka stlačeného vzduchuG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Provozní přetlak bar 2 - 16 2 - 16 2 - 16
Okolní teplota °C 3 - 50 3 - 50 3 - 50
Vstupní teplota °C 3 - 66 3 - 66 3 - 66
Hmotnost kg 4,4 4,5 8,4
Napětí odvaděče kondenzátu- - -

ModelF83KE F110KE F142KE
Dodávané množství m³/min 8,3 11 14,2
Přípojka stlačeného vzduchuG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Provozní přetlak bar 2 - 16 2 - 16 2 - 16
Okolní teplota °C 3 - 50 3 - 50 3 - 50
Vstupní teplota °C 3 - 66 3 - 66 3 - 66
Hmotnost kg 9,3 10,9 11,1
Napětí odvaděče kondenzátu- - -

ModelF184KE F250KE F320KE
Dodávané množství m³/min 18,4 25 32
Přípojka stlačeného vzduchuG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Provozní přetlak bar 2 - 16 2 - 16 2 - 16
Okolní teplota °C 3 - 50 3 - 50 3 - 50
Vstupní teplota °C 3 - 66 3 - 66 3 - 66
Hmotnost kg 16,2 17,9 19,9
Napětí odvaděče kondenzátu- - -

Technické údaje KA

Základní provedení

ModelF6KA F9KA F16KA
Dodávané množství m³/min 0,6 0,9 1,6
Přípojka stlačeného vzduchuG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Provozní přetlak bar 2 - 16 2 - 16 2 - 16
Okolní teplota °C 3 - 50 3 - 50 3 - 50
Vstupní teplota °C 3 - 66 3 - 66 3 - 66
Hmotnost kg 2,3 2,3 3
Napětí odvaděče kondenzátu- - -

ModelF22KA F26KA F46KA
Dodávané množství m³/min 2,2 2,6 4,6
Přípojka stlačeného vzduchuG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Provozní přetlak bar 2 - 16 2 - 16 2 - 16
Okolní teplota °C 3 - 50 3 - 50 3 - 50
Vstupní teplota °C 3 - 66 3 - 66 3 - 66
Hmotnost kg 3,2 3,2 7,2
Napětí odvaděče kondenzátu- - -

ModelF83KA F110KA F142KA
Dodávané množství m³/min 8,3 11 14,2
Přípojka stlačeného vzduchuG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Provozní přetlak bar 2 - 16 2 - 16 2 - 16
Okolní teplota °C 3 - 50 3 - 50 3 - 50
Vstupní teplota °C 3 - 66 3 - 66 3 - 66
Hmotnost kg 8,3 9,7 10,1
Napětí odvaděče kondenzátu- - -

ModelF184KA F250KA F320KA
Dodávané množství m³/min 18,4 25 32
Přípojka stlačeného vzduchuG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Provozní přetlak bar 2 - 16 2 - 16 2 - 16
Okolní teplota °C 3 - 50 3 - 50 3 - 50
Vstupní teplota °C 3 - 66 3 - 66 3 - 66
Hmotnost kg 15,1 16,9 19,1
Napětí odvaděče kondenzátu- - -

Technické údaje KD

Základní provedení

ModelF6KD F9KD F16KD
Dodávané množství m³/min 0,6 0,9 1,6
Přípojka stlačeného vzduchuG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Provozní přetlak bar 2 - 16 2 - 16 2 - 16
Okolní teplota °C 3 - 50 3 - 50 3 - 50
Vstupní teplota °C 3 - 66 3 - 66 3 - 66
Hmotnost kg 2,6 2,6 3,2
Napětí odvaděče kondenzátu- - -

ModelF22KD F26KD F46KD
Dodávané množství m³/min 2,2 2,6 4,6
Přípojka stlačeného vzduchuG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Provozní přetlak bar 2 - 16 2 - 16 2 - 16
Okolní teplota °C 3 - 50 3 - 50 3 - 50
Vstupní teplota °C 3 - 66 3 - 66 3 - 66
Hmotnost kg 3,5 3,5 7,5
Napětí odvaděče kondenzátu- - -

ModelF83KD F110KD F142KD
Dodávané množství m³/min 8,3 11 14,2
Přípojka stlačeného vzduchuG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Provozní přetlak bar 2 - 16 2 - 16 2 - 16
Okolní teplota °C 3 - 50 3 - 50 3 - 50
Vstupní teplota °C 3 - 66 3 - 66 3 - 66
Hmotnost kg 8,3 9,9 10,2
Napětí odvaděče kondenzátu- - -

ModelF184KD F250KD F320KD
Dodávané množství m³/min 18,4 25 32
Přípojka stlačeného vzduchuG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Provozní přetlak bar 2 - 16 2 - 16 2 - 16
Okolní teplota °C 3 - 50 3 - 50 3 - 50
Vstupní teplota °C 3 - 66 3 - 66 3 - 66
Hmotnost kg 15,4 17,2 19,4
Napětí odvaděče kondenzátu- - -

Technické údaje KB

Základní provedení

ModelF6KB F9KB F16KB
Dodávané množství m³/min 0,6 0,9 1,6
Přípojka stlačeného vzduchuG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Provozní přetlak bar 2 - 16 2 - 16 2 - 16
Okolní teplota °C 3 - 50 3 - 50 3 - 50
Vstupní teplota °C 3 - 66 3 - 66 3 - 66
Hmotnost kg 3,6 3,6 4,2
Napětí odvaděče kondenzátu95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModelF22KB F26KB F46KB
Dodávané množství m³/min 2,2 2,6 4,6
Přípojka stlačeného vzduchuG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Provozní přetlak bar 2 - 16 2 - 16 2 - 16
Okolní teplota °C 3 - 50 3 - 50 3 - 50
Vstupní teplota °C 3 - 66 3 - 66 3 - 66
Hmotnost kg 4,4 4,5 8,4
Napětí odvaděče kondenzátu95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModelF83KB F110KB F142KB
Dodávané množství m³/min 8,3 11 14,2
Přípojka stlačeného vzduchuG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Provozní přetlak bar 2 - 16 2 - 16 2 - 16
Okolní teplota °C 3 - 50 3 - 50 3 - 50
Vstupní teplota °C 3 - 66 3 - 66 3 - 66
Hmotnost kg 9,3 10,9 11,1
Napětí odvaděče kondenzátu95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModelF184KB F250KB F320KB
Dodávané množství m³/min 18,4 25 32
Přípojka stlačeného vzduchuG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Provozní přetlak bar 2 - 16 2 - 16 2 - 16
Okolní teplota °C 3 - 50 3 - 50 3 - 50
Vstupní teplota °C 3 - 66 3 - 66 3 - 66
Hmotnost kg 16,1 17,8 19,8
Napětí odvaděče kondenzátu95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%
