Vysoce výkonné pístové kompresory: Dotlačovací kompresory řady N

Permanentka na vysoký tlak

Dotlačovací kompresory řady N zvyšují již existující tlak v síti cíleně až na 45 barů. Kaeser nabízí jemně odstupňovaný program vysoce výkonných pístových dotlačovacích kompresorů, které jsou perfektně přizpůsobeny šroubovým kompresorům Kaeser a stanicím SIGMA PET AIR.

Dotlačovací kompresory řady N existují sjedním, dvěma nebo třemi válci. Mají následující výkonové parametry:

  • vstupní tlak až 13 barů – výstupní tlak až 45 barů
  • dodávané množství: 0,27–20,51 m³/min

Použití dotlačovacích kompresorů je pro všechny aplikace, které kromě normálního ovládacího a pracovního vzduchu potřebují na jednotlivých místech více stlačený procesní vzduch, zdaleka hospodárnější, než nastavit celkové zásobování na vysoký tlak kvůli několika málo odběrným místům. Jedna z těchto aplikací je například výroba PET lahví.

Vaše výhody

  • Trvalý provoz s vysokým tlakem:
    Detaily, jako je inovativní olejové mazání nebo intenzivní chlazení válců, zajišťují nejen dlouhou životnost a nízké náklady na údržbu, ale také systémově konformní a trvalý maximální tlak 45 barů.
  • Žádná spotřeba oleje:
    Použité „high quality válce“ jsou honované a mají zvýšenou ochranu proti opotřebení. Tato opatření vedou k nízké spotřebě oleje – po celou dobu používání.
  • Produkuje obzvlášť studený stlačený vzduch:
    Dochlazovače tříválcového dotlačovacího kompresoru jsou vybaveny zvláštním ventilátorem. To vede k nízkým výstupním teplotám stlačeného vzduchu. Pro ještě nižší hodnoty teplot mohou být dotlačovací kompresory vybaveny vodou chlazenými dochlazovači.
Úspora nákladů na energie
Life-Cycle-Costs

Kvalitní elektromotory Premium-Efficiency nabízejí zvláště vysoký stupeň účinnosti a tím velmi malou spotřebu proudu. Jejich nízká provozní teplota je dodatečné plus.



Detaily produktu

Provedení

Pro menší požadavky

Dotlačovací kompresor N 60 G až N 153 G, vzduchem chlazený

Pro nižší dodávaná množství a maximální tlak do 35 barů nebo do 40 barů jsou naši „malí“ to pravé: agregáty vybavené jednoválcovými nebo dvouválcovými bloky, poháněné hospodárně pracujícími motory v rozsahu výkonu do 4 kW. Vzhledem k tomu, že si společnost KAESER KOMPRESSOREN vyrábí všechny bloky kompresorů sama, je příslovečná kvalita Kaeser samozřejmá.

Pro střední a větší spotřebu

Dotlačovací kompresor N 253 G až N 502 G, vzduchem chlazený

Pro vyšší dodávaná množstvích o maximálním tlaku do 45 barů nastupují střední a velké dotlačovací kompresory Kaeser. Jádrem každého z těchto silných strojů je velmi precizně vyrobený dvou- nebo tříválcový blok kompresoru s válci „High Quality“ a s co nejvyšším možným stupněm účinnosti. Hnací elektromotory Premium-Efficiency do výkonu 45 kW nabízejí optimální energetickou účinnost (do 18,5 kW: IE2, od 18,5 kW: IE3)

Dotlačovací kompresor N 2001 G, vzduchem chlazený

U vzduchem chlazených agregátů N 2001 G udržuje odděleně uložený chladič s motorem ventilátoru teplotní rozdíl (Δ T) mezi nasátým a výstupním tlakovým vzduchem v úzkých mezích. Pro ještě lepší chlazení lze modely N 2001 G vybavit vodou chlazeným koncovým chladičem stlačeného vzduchu. Tak zůstává hodnota ΔT na cca 5 K – i když přijde horko.

Příklad uspořádání

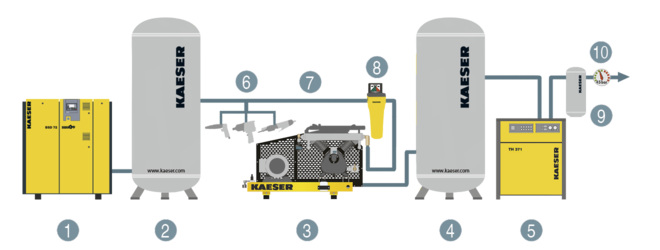

Schéma konstrukce stanice stlačeného vzduchu s dotlačovacím kompresorem do 45 barů
  1. Šroubový kompresor
  2. Vzdušník
  3. Dotlačovací kompresor
  4. „Vysokotlaký“ vzdušník
  5. „Vysokotlaká“ kondenzační sušička
  1. Pneumatické nástroje
  2. Nízkotlaká síť do 13 barů
  3. Hrubý filtr
  4. Vysokotlaký mikrofiltr
  5. Síť tlakového vzduchu se 45 bary

Systém tlakového vzduchu s dotlačovacím kompresorem do 45 barů

Technické údaje N 60-G

Základní provedení

ModelN 60 5/20 bar N 60 7,5/30 bar N 60 10/35 bar
Vstupní tlak bar 5 7,5 10
Konečný tlak bar 20 30 35
Dodávané množství
celé zařízení při provozním přetlaku m³/min
0,27 0,38 0,53
Sací množství m³/min 0,4 0,57 0,73
Pracovní zdvihové množství m³/min 0,07 0,07 0,07
Otáčky bloku kompresoru 1/min 1.150 1.150 1.150
Počet pístů 1 1 1
Jmenovitý výkon motoru kW 2,2 2,2 2,2
Hladina akustického tlaku dB(A) 74 74 74
Přípojka stlačeného vzduchu na straně vstupního tlakuG ½ G ½ G ½
Přípojka stlačeného vzduchu na straně konečného tlakuG ½ G ½ G ½
Rozměry Š × H × V mm 920 x 450 x 550 920 x 450 x 550 920 x 450 x 550
Hmotnost kg 70 70 70

ModelN 60 13/35 bar
Vstupní tlak bar 13
Konečný tlak bar 35
Dodávané množství
celé zařízení při provozním přetlaku m³/min
0,75
Sací množství m³/min 0,93
Pracovní zdvihové množství m³/min 0,07
Otáčky bloku kompresoru 1/min 1.150
Počet pístů 1
Jmenovitý výkon motoru kW 2,2
Hladina akustického tlaku dB(A) 74
Přípojka stlačeného vzduchu na straně vstupního tlakuG ½
Přípojka stlačeného vzduchu na straně konečného tlakuG ½
Rozměry Š × H × V mm 920 x 450 x 550
Hmotnost kg 70

Technické údaje N 153-G

Základní provedení

ModelN 153 5/15 bar N 153 5/20 bar N 153 7,5/15 bar
Vstupní tlak bar 5 5 7,5
Konečný tlak bar 15 20 15
Dodávané množství
celé zařízení při provozním přetlaku m³/min
0,67 0,57 1,03
Sací množství m³/min 0,89 0,89 1,27
Pracovní zdvihové množství m³/min 0,15 0,15 0,15
Otáčky bloku kompresoru 1/min 650 650 650
Počet pístů 2 2 2
Jmenovitý výkon motoru kW 2,2 4 2,2
Hladina akustického tlaku dB(A) 74 74 74
Přípojka stlačeného vzduchu na straně vstupního tlakuG ¾ G ¾ G ¾
Přípojka stlačeného vzduchu na straně konečného tlakuG ½ G ½ G ½
Rozměry Š × H × V mm 1.390 x 720 x 820 1.390 x 720 x 820 1.390 x 720 x 820
Hmotnost kg 255 255 255

ModelN 153 10/15 bar N 153 10/40 bar N 153 13/40 bar
Vstupní tlak bar 10 10 13
Konečný tlak bar 15 40 40
Dodávané množství
celé zařízení při provozním přetlaku m³/min
1,4 0,89 1,33
Sací množství m³/min 1,64 1,64 2,08
Pracovní zdvihové množství m³/min 0,15 0,15 0,15
Otáčky bloku kompresoru 1/min 650 650 650
Počet pístů 2 2 2
Jmenovitý výkon motoru kW 2,2 4 4
Hladina akustického tlaku dB(A) 74 74 74
Přípojka stlačeného vzduchu na straně vstupního tlakuG ¾ G ¾ G ¾
Přípojka stlačeného vzduchu na straně konečného tlakuG ½ G ½ G ½
Rozměry Š × H × V mm 1.390 x 720 x 820 1.390 x 720 x 820 1.390 x 720 x 820
Hmotnost kg 255 255 255

Technické údaje N 253-G

Základní provedení

ModelN 253 5/25 bar N 253 7,5/20 bar N 253 7,5/35 bar
Vstupní tlak bar 5 7,5 7,5
Konečný tlak bar 25 20 35
Dodávané množství
celé zařízení při provozním přetlaku m³/min
0,99 1,72 1,45
Sací množství m³/min 1,56 2,21 2,21
Pracovní zdvihové množství m³/min 0,26 0,26 0,26
Otáčky bloku kompresoru 1/min 1.135 1.135 1.135
Počet pístů 2 2 2
Jmenovitý výkon motoru kW 7,5 7,5 11
Hladina akustického tlaku dB(A) 76 76 76
Přípojka stlačeného vzduchu na straně vstupního tlakuG ¾ G ¾ G ¾
Přípojka stlačeného vzduchu na straně konečného tlakuG ½ G ½ G ½
Rozměry Š × H × V mm 1.390 x 730 x 810 1.390 x 730 x 810 1.390 x 730 x 810
Hmotnost kg 290 290 290

ModelN 253 10/25 bar N 253 10/45 bar N 253 13/25 bar
Vstupní tlak bar 10 10 13
Konečný tlak bar 25 45 25
Dodávané množství
celé zařízení při provozním přetlaku m³/min
2,27 1,91 3,05
Sací množství m³/min 2,86 2,86 3,64
Pracovní zdvihové množství m³/min 0,26 0,26 0,26
Otáčky bloku kompresoru 1/min 1.135 1.135 1.135
Počet pístů 2 2 2
Jmenovitý výkon motoru kW 7,5 11 7,5
Hladina akustického tlaku dB(A) 76 76 76
Přípojka stlačeného vzduchu na straně vstupního tlakuG ¾ G ¾ G ¾
Přípojka stlačeného vzduchu na straně konečného tlakuG ½ G ½ G ½
Rozměry Š × H × V mm 1.390 x 730 x 810 1.390 x 730 x 810 1.390 x 730 x 810
Hmotnost kg 290 290 290

ModelN 253 13/45 bar
Vstupní tlak bar 13
Konečný tlak bar 45
Dodávané množství
celé zařízení při provozním přetlaku m³/min
2,68
Sací množství m³/min 3,64
Pracovní zdvihové množství m³/min 0,26
Otáčky bloku kompresoru 1/min 1.135
Počet pístů 2
Jmenovitý výkon motoru kW 11
Hladina akustického tlaku dB(A) 76
Přípojka stlačeného vzduchu na straně vstupního tlakuG ¾
Přípojka stlačeného vzduchu na straně konečného tlakuG ½
Rozměry Š × H × V mm 1.390 x 730 x 810
Hmotnost kg 290

Technické údaje N 351-G

Základní provedení

ModelN 351 5/25 bar N 351 7,5/25 bar N 351 7,5/35 bar
Vstupní tlak bar 5 7,5 7,5
Konečný tlak bar 25 25 35
Dodávané množství
celé zařízení při provozním přetlaku m³/min
1,58 2,53 2,31
Sací množství m³/min 2,29 3,25 3,25
Pracovní zdvihové množství m³/min 0,38 0,38 0,38
Otáčky bloku kompresoru 1/min 950 950 950
Počet pístů 2 2 2
Jmenovitý výkon motoru kW 11 11 15
Hladina akustického tlaku dB(A) 77 77 77
Přípojka stlačeného vzduchu na straně vstupního tlakuG ¾ G ¾ G ¾
Přípojka stlačeného vzduchu na straně konečného tlakuG ¾ G ¾ G ¾
Rozměry Š × H × V mm 1.550 x 880 x 1.020 1.550 x 880 x 1.020 1.550 x 880 x 1.020
Hmotnost kg 415 415 415

ModelN 351 10/25 bar N 351 10/45 bar N 351 13/25 bar
Vstupní tlak bar 10 10 13
Konečný tlak bar 25 45 25
Dodávané množství
celé zařízení při provozním přetlaku m³/min
3,49 3,04 4,63
Sací množství m³/min 4,2 4,2 5,34
Pracovní zdvihové množství m³/min 0,38 0,38 0,38
Otáčky bloku kompresoru 1/min 950 950 950
Počet pístů 2 2 2
Jmenovitý výkon motoru kW 11 15 11
Hladina akustického tlaku dB(A) 77 77 77
Přípojka stlačeného vzduchu na straně vstupního tlakuG ¾ G ¾ G ¾
Přípojka stlačeného vzduchu na straně konečného tlakuG ¾ G ¾ G ¾
Rozměry Š × H × V mm 1.550 x 880 x 1.020 1.550 x 880 x 1.020 1.550 x 880 x 1.020
Hmotnost kg 415 415 415

ModelN 351 13/45 bar
Vstupní tlak bar 13
Konečný tlak bar 45
Dodávané množství
celé zařízení při provozním přetlaku m³/min
4,18
Sací množství m³/min 5,34
Pracovní zdvihové množství m³/min 0,38
Otáčky bloku kompresoru 1/min 950
Počet pístů 2
Jmenovitý výkon motoru kW 15
Hladina akustického tlaku dB(A) 77
Přípojka stlačeného vzduchu na straně vstupního tlakuG ¾
Přípojka stlačeného vzduchu na straně konečného tlakuG ¾
Rozměry Š × H × V mm 1.550 x 880 x 1.020
Hmotnost kg 415

Technické údaje N 502-G

Základní provedení

ModelN 502 5/25 bar N 502 7,5/25 bar N 502 7,5/35 bar
Vstupní tlak bar 5 7,5 7,5
Konečný tlak bar 25 25 35
Dodávané množství
celé zařízení při provozním přetlaku m³/min
2 3,19 2,87
Sací množství m³/min 3 4,25 4,25
Pracovní zdvihové množství m³/min 0,5 0,5 0,5
Otáčky bloku kompresoru 1/min 990 990 990
Počet pístů 2 2 2
Jmenovitý výkon motoru kW 11 11 15
Hladina akustického tlaku dB(A) 77 77 77
Přípojka stlačeného vzduchu na straně vstupního tlakuG 1 G 1 G 1
Přípojka stlačeného vzduchu na straně konečného tlakuG ¾ G ¾ G ¾
Rozměry Š × H × V mm 1.570 x 880 x 1.020 1.570 x 880 x 1.020 1.570 x 880 x 1.020
Hmotnost kg 460 460 460

ModelN 502 10/25 bar N 502 10/35 bar N 502 10/45 bar
Vstupní tlak bar 10 10 10
Konečný tlak bar 25 35 45
Dodávané množství
celé zařízení při provozním přetlaku m³/min
4,38 4,06 3,74
Sací množství m³/min 5,5 5,5 5,5
Pracovní zdvihové množství m³/min 0,5 0,5 0,5
Otáčky bloku kompresoru 1/min 990 990 990
Počet pístů 2 2 2
Jmenovitý výkon motoru kW 11 15 18,5
Hladina akustického tlaku dB(A) 77 77 77
Přípojka stlačeného vzduchu na straně vstupního tlakuG 1 G 1 G 1
Přípojka stlačeného vzduchu na straně konečného tlakuG ¾ G ¾ G ¾
Rozměry Š × H × V mm 1.570 x 880 x 1.020 1.570 x 880 x 1.020 1.570 x 880 x 1.020
Hmotnost kg 460 460 460

ModelN 502 13/35 bar N 502 13/45 bar
Vstupní tlak bar 13 13
Konečný tlak bar 35 45
Dodávané množství
celé zařízení při provozním přetlaku m³/min
5,49 5,17
Sací množství m³/min 6,99 6,99
Pracovní zdvihové množství m³/min 0,5 0,5
Otáčky bloku kompresoru 1/min 990 990
Počet pístů 2 2
Jmenovitý výkon motoru kW 15 18,5
Hladina akustického tlaku dB(A) 77 77
Přípojka stlačeného vzduchu na straně vstupního tlakuG 1 G 1
Přípojka stlačeného vzduchu na straně konečného tlakuG ¾ G ¾
Rozměry Š × H × V mm 1.570 x 880 x 1.020 1.570 x 880 x 1.020
Hmotnost kg 460 460

Technické údaje N 2001-G

Základní provedení

ModelN 2001 5/25 bar N 2001 7,5/25 bar N 2001 10/25 bar
Vstupní tlak bar 5 7,5 10
Konečný tlak bar 25 25 25
Dodávané množství
celé zařízení při provozním přetlaku m³/min
9,13 11,43 15,51
Sací množství m³/min 11,37 13,26 17,16
Pracovní zdvihové množství m³/min 1,89 1,56 1,56
Otáčky bloku kompresoru 1/min 910 750 750
Počet pístů 3 3 3
Jmenovitý výkon motoru kW 37 37 37
Hladina akustického tlaku dB(A) 85 85 85
Přípojka stlačeného vzduchu na straně vstupního tlakuG 2 G 2 G 2
Přípojka stlačeného vzduchu na straně konečného tlakuG 1½ G 1½ G 1½
Rozměry Š × H × V mm 2.790 x 1.010 x 1.050 2.790 x 1.010 x 1.050 2.790 x 1.010 x 1.050
Hmotnost kg 1.190 1.190 1.190

ModelN 2001 13/25 bar
Vstupní tlak bar 13
Konečný tlak bar 25
Dodávané množství
celé zařízení při provozním přetlaku m³/min
20,21
Sací množství m³/min 21,54
Pracovní zdvihové množství m³/min 1,54
Otáčky bloku kompresoru 1/min 740
Počet pístů 3
Jmenovitý výkon motoru kW 37
Hladina akustického tlaku dB(A) 85
Přípojka stlačeného vzduchu na straně vstupního tlakuG 2
Přípojka stlačeného vzduchu na straně konečného tlakuG 1½
Rozměry Š × H × V mm 2.790 x 1.010 x 1.050
Hmotnost kg 1.190

Technické údaje N 2001-GW

Základní provedení

ModelN 2001 W 5/25 bar N 2001 W 7,5/25 bar N 2001 W 10/25 bar
Vstupní tlak bar 5 7,5 10
Konečný tlak bar 25 25 25
Dodávané množství
celé zařízení při provozním přetlaku m³/min
9,13 11,43 15,51
Sací množství m³/min 11,37 13,26 17,16
Pracovní zdvihové množství m³/min 1,89 1,56 1,56
Otáčky bloku kompresoru 1/min 910 750 750
Počet pístů 3 3 3
Jmenovitý výkon motoru kW 37 37 37
Hladina akustického tlaku dB(A) 84 84 84
Přípojka stlačeného vzduchu na straně vstupního tlakuG 2 G 2 G 2
Přípojka stlačeného vzduchu na straně konečného tlakuG 1½ G 1½ G 1½
Rozměry Š × H × V mm 1.980 x 1.000 x 1.010 1.980 x 1.000 x 1.010 1.980 x 1.000 x 1.010
Hmotnost kg 1.030 1.030 1.030

ModelN 2001 W 13/25 bar
Vstupní tlak bar 13
Konečný tlak bar 25
Dodávané množství
celé zařízení při provozním přetlaku m³/min
20,21
Sací množství m³/min 21,54
Pracovní zdvihové množství m³/min 1,54
Otáčky bloku kompresoru 1/min 740
Počet pístů 3
Jmenovitý výkon motoru kW 37
Hladina akustického tlaku dB(A) 84
Přípojka stlačeného vzduchu na straně vstupního tlakuG 2
Přípojka stlačeného vzduchu na straně konečného tlakuG 1½
Rozměry Š × H × V mm 1.980 x 1.000 x 1.010
Hmotnost kg 1.030
