Kompaktní kondenzační sušička KRYOSEC do 4,5m³/min

Robustní rozměrový zázrak pro optimální ochranu před vlhkostí ve všech fázích provozu

Kompaktní kondenzační sušičky KRYOSEC* okouzlí vysoce oceňovanou průmyslovou kvalitou „Made in Germany“. Nabízejí spolehlivou ochranu před vlhkostí až do (3)teploty okolí +50 °C(4). Nižší tlaková ztráta (5)systému výměníků tepla z ušlechtilé oceli(6) a konstrukce s jednoduchou údržbou zaručují (7)hospodárný provoz(8).. Místo najdete díky její kompaktní konstrukci přímo na místě nasazení – pod rampami strojů, pod pracovními plošinami nebo dokonce na stěně (řada TAH).

  • Spolehlivě suchý stlačený vzduch od 0,35 do 4,5 m³/min
  • Provozní tlak max. 16 barů
  • Volby: elektrický odvaděč kondenzátu ECO-DRAIN a/nebo elektronický termostat pro varování tlakového rosného bodu – oba s beznapěťovými kontakty alarmu

Výhody pro vás

  • Spolehlivá ochrana před vlhkostí:
    Sušičky KRYOSEC chladí vlhký stlačený vzduch ve vysoce kvalitním systému výměníků tepla s deskami z ušlechtilé oceli. Vznikající kondenzát ve všech provozních fázích se účinně odděluje v integrovaném odlučovači. Elektronický odvaděč kondenzátu ECO-DRAIN zajišťuje spolehlivé odvádění kondenzátu.
  • Také pro vysoké teploty okolí:
    Sušičky KRYOSEC vysušují spolehlivě i při náročných provozních podmínkách. K tomu rozhodně přispívají velkoryse dimenzované povrchové plochy výměníků tepla a kondenzátorů chladicích prostředků stejně jako vymezená vedení chladicího vzduchu.
  • Průmyslová kvalita splňující požadavky norem:
    Sušičky KRYOSEC splňují závazné bezpečnostní požadavky pro stroje (EN 60204-1). K těm patří uzamykatelný spínač zap/vyp stejně jako integrované zařízení na odpojení sítě. Díky kvalitnímu zpracování a kompaktní konstrukci se navíc hodí ideálně pro cíleně decentralizovanou instalaci – například pro výrobní a zpracovatelské stroje, které jsou odkázané na kvalitně upravený stlačený vzduch.

* Tato řada kondezačních sušiček obsahuje fluorovaný skleníkový plyn. Chladicí prostředek všch modelů se v roce 2019 přeorientuje z R-134a (GWP 1430) na R-513A (GWP 631). Otázky k postupu změny vám rádi zodpovíme.

Ideální doplněk: odlučovač vody a oleje AQUAMAT
Systém úpravy kondenzátu AQUAMAT

Náš tip: Před vypuštěním do kanalizace kondenzát upravte odlučovačem vody a oleje AQUAMAT – v souladu s právem a za výhodnou cenu.



Detaily produktu

Vybavení

Chladicí okruh

  • chladicí okruh obsahující pístový kompresor
  • konstrukční skupina ventilátoru a kondenzátoru
  • filtrace chladicího prostředku
  • kapilára
  • izolovaný deskový výměník tepla vzduch/vzduch a vzduch/chladicí prostředek s integrovaným odlučovačem kondenzátu z ušlechtilé oceli (pájený mědí)
  • regulátor obtoku horkého plynu

Odvod kondenzátu

Elektronicky řízený odváděč kondenzátu ECO DRAIN 30

  • elektronicky řízený odvaděč kondenzátu ECO-DRAIN 30 s kulovým kohoutem v přítoku kondenzátu, včetně izolace studených povrchů

Elektrika a indikátory

  • mechanický ukazatel trendu rosného bodu
  • elektrická výbava podle EN 60204-1: uzamykatelný hlavní spínač s integrovaným odpojovačem sítě

Skříň

Kompaktní kondenzační sušička KRYOSEC – nízká konstrukční výška, možnost montáže na stěnu.

  • skříň zařízení s povrchovou vrstvou práškovým lakováním a odnímatelným krytem a nohami stroje
  • připraveno k zavěšení na stěnu (pouze řada TAH)

Připojení

  • provedení včetně síťového kabelu s odlehčením tahu (bez zástrčky)
  • interně propojeno
  • přepážkové šroubení k připojení vnějšího odvádění kondenzátu

Dokumentace

  • včetně návodu k provozu a prohlášení o shodě CE (verze pro EU)

Volitelně: beznapěťový kontakt pro „varování vysoký tlakový rosný bod“

  • doplňkové vybavení elektronickým termostatem s beznapěťovým výstupem
  • montáž uvnitř zařízení, připraveno k měření
  • signál externě snímatelný přímo na výstupu
  • nastavitelné příslušné horní a dolní meze spínání

Volitelně: odvaděč kondenzátu včetně beznapěťového kontaktu

  • alternativní vybavení elektronickým odvaděčem kondenzátu ECO-DRAIN 31 s beznapěťovým kontaktem alarmu
  • signál lze snímat přímo na odvaděči

Konstrukce a funkce

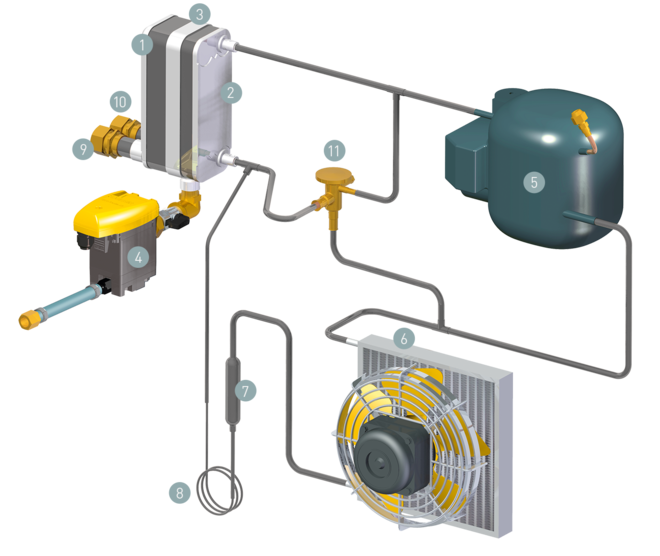

Schéma konstrukce kompaktní kondenzační sušičky TAH a TCH
  1. Výměník tepla vzduch/vzduch
  2. Výměník tepla vzduch/chladicí prostředek
  3. Odlučovač kondenzátu
  4. Odvaděč kondenzátu
  5. Kompresor chladicího prostředku
  6. Kondenzátor chladicího prostředku s ventilátorem (chlazený vzduchem)
  1. Filtr chladícího prostředku
  2. Kapilární trubice (odpařování a chlazení chladicího prostředku)
  3. Vstup stlačeného vzduchu
  4. Výstup stlačeného vzduchu
  5. Regulátor obtoku horkého plynu
Technické údaje TAH

Základní provedení

ModelTAH 5 TAH 7 TAH 10
Dodávané množství m³/min 0,35 0,6 0,8
Ztráta tlaku bar 0,05 0,13 0,15
Elektrický příkon při 100 % obj. kW 0,2 0,2 0,28
Provozní přetlak bar 3 - 16 3 - 16 3 - 16
Okolní teplota °C 3 - 50 3 - 50 3 - 50
Vstupní teplota °C 60 60 60
Chladicí prostředekR-513A R-513A R-513A
Hmotnost kg 24 24 26
Rozměry Š × H × V mm 386 x 473 x 440 386 x 473 x 440 386 x 473 x 440
Přípojka stlačeného vzduchuG ½ G ½ G ½
Přípojka odvodu kondenzátuG ¼ G ¼ G ¼
Elektrické napájení230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Hmotnost chladicího prostředku kg 0,14 0,19 0,21
Hmotnost chladicího prostředku jako ekvivalentu CO2 t 0,09 0,12 0,13

Hermetický chladicí kruh


Technické údaje TBH

Základní provedení

ModelTBH 14 TBH 16 TBH 23
Dodávané množství m³/min 1,2 1,6 2,2
Ztráta tlaku bar 0,22 0,24 0,23
Elektrický příkon při 100 % obj. kW 0,36 0,45 0,57
Provozní přetlak bar 3 - 16 3 - 16 3 - 16
Okolní teplota °C 3 - 50 3 - 50 3 - 50
Vstupní teplota °C 60 60 60
Chladicí prostředekR-513A R-513A R-513A
Hmotnost kg 33 38 46
Rozměry Š × H × V mm 462 x 525 x 548 462 x 525 x 548 462 x 525 x 548
Přípojka stlačeného vzduchuG ½ G ½ G 1
Přípojka odvodu kondenzátuG ¼ G ¼ G ¼
Elektrické napájení230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Hmotnost chladicího prostředku kg 0,29 0,44 0,49
Hmotnost chladicího prostředku jako ekvivalentu CO2 t 0,18 0,28 0,31

Hermetický chladicí kruh


Technické údaje TCH

Základní provedení

ModelTCH 27 TCH 33 TCH 36
Dodávané množství m³/min 2,6 3,15 3,5
Ztráta tlaku bar 0,18 0,19 0,21
Elektrický příkon při 100 % obj. kW 0,6 0,8 1,08
Provozní přetlak bar 3 - 16 3 - 16 3 - 16
Okolní teplota °C 3 - 50 3 - 50 3 - 50
Vstupní teplota °C 60 60 60
Chladicí prostředekR-513A R-513A R-513A
Hmotnost kg 56 66 69
Rozměry Š × H × V mm 640 x 663 x 609 640 x 663 x 609 640 x 663 x 609
Přípojka stlačeného vzduchuG 1 G 1¼ G 1¼
Přípojka odvodu kondenzátuG ¼ G ¼ G ¼
Elektrické napájení230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Hmotnost chladicího prostředku kg 0,62 0,74 0,95
Hmotnost chladicího prostředku jako ekvivalentu CO2 t 0,39 0,47 0,6

Hermetický chladicí kruh

- - -

ModelTCH 45
Dodávané množství m³/min 4,5
Ztráta tlaku bar 0,18
Elektrický příkon při 100 % obj. kW 1,33
Provozní přetlak bar 3 - 16
Okolní teplota °C 3 - 50
Vstupní teplota °C 60
Chladicí prostředekR-513A
Hmotnost kg 75
Rozměry Š × H × V mm 640 x 663 x 609
Přípojka stlačeného vzduchuG 1¼
Přípojka odvodu kondenzátuG ¼
Elektrické napájení230 V / 1 / 60 Hz
Hmotnost chladicího prostředku kg 1,03
Hmotnost chladicího prostředku jako ekvivalentu CO2 t 0,65

Hermetický chladicí kruh

-
