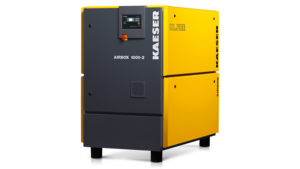

Kompaktní zařízení s bezolejovými pístovými kompresory: AIRBOX / AIRBOX CENTER

Připravené k připojení, tiché a nezničitelné

Kompaktní zařízení AIRBOX a AIRBOX CENTER se vzdušníky, sušičkami a volitelnými filtry můžete připojit a ihned zapnout. Zabudovaný pístový kompresor produkuje stlačený vzduch bez oleje. Řízení obstarává elektronický řídící systém SIGMA CONTROL BASIC nebo SIGMA CONTROL 2.

AIRBOX a AIRBOX CENTER mají následující technické parametry:

  • tlak: 7 / 10 / 12,5 barů
  • dodávané množství: 0,25 – 0,90 m³/min
  • výkon motoru: 2,2 – 7,5 kW

Kompaktní zařízení s bezolejovými pístovými kompresory AIRBOX a AIRBOX CENTER se uplatní všude tam, kde je potřebný čistý stlačený vzduch, například v laboratořích, ve farmaceutickém průmyslu nebo v nápojovém a potravinářském průmyslu.

Výhody pro Vás

  • Dostupnost stlačeného vzduchu 24/7 – i při vysokých teplotách:
    Díky inovativnímu chlazení bloku kompresoru a hnacího motoru se mohou systémy AIRBOX und AIRBOX CENTER provozovat až do okolní teploty 30 °C se 100% dobou zapnutí.
  • Ušetříte si dodatečnou zvukovou izolaci:
    Díky 40 mm silné protihlukové izolaci, několikrát přesměrovanému proudu chladicího vzduchu, akusticky izolovanému bloku kompresoru, vyladěné délce přívodu nasávaného vzduchu a účinné kulisové protihlukové izolaci umožňují instalaci blízko pracoviště bez dalších protihlukových opatření.
  • Údržba byla včerejškem:
    Stav bez oleje a bezúdržbový přímý převod pohonu 1:1 AIRBOX a AIRBOX CENTER vedou k tomu, že se s našimi servisními pracovníky setkáte jen zřídka. Pokud přece jen existuje důvod k návštěvě, jsou to vzduchové a sací filtry snadno přístupné po jednoduchém sejmutí velké zasouvací desky krytu.
Úspora nákladů na energie
Life-Cycle-Costs

Kvalitní elektromotory IE3 se zvlášť vysokou účinností snižují ztráty energie ve srovnání s běžně dostupnými motory v průměru o 45 %. To výrazně snižuje spotřebu proudu.



Detaily produktu

Vybavení

Celkové zařízení

AIRBOX CENTER – celkové zařízení (otevřené)

  • připravené k provozu
  • plně automatické
  • speciálně protihlukově izolované
  • izolované proti vibracím
  • díly krytu s práškově lakovaným povrchem

Protihluková izolace

  • obložení omyvatelným pěnovým materiálem
  • silentblokové prvky
  • dvojnásobně izolované proti vibracím

Blok kompresoru

  • bez oleje
  • 2 válce
  • jednostupňové nebo dvoustupňové

Elektromotor

  • energeticky úsporný motor (IE3)
  • kvalitní německý výrobek
  • IP 54
  • třída izolačního materiálu F jako dodatečná rezerva

Pohon

bezúdržbový přímý převod 1:1 s bezeztrátovýn přenosem výkonu

Chlazení

  • vzduchem chlazený
  • dva ventilátory
  • dochlazovač stlačeného vzduchu

Elektrické komponenty

  • stupeň ochrany spínací skříně IP 54
  • s větráním
  • automatická ochrana kombinací hvězda-trojúhelník
  • nadproudová spoušť
  • řídicí transformátor
  • certifikace EMC pro domácí sítě

SIGMA CONTROL BASIC

Řídicí systém kompresoru SIGMA CONTROL BASIC
  • jednoduchý a rychlý na obsluhu s piktogramy a velkým displejem
  • plně automatická regulace kompresoru Quadro nebo Dual
  • sledování tlaku v síti, konečné kompresní teploty, hnacího motoru, příp. chladicího kompresoru
  • dálkové zap/vyp
  • ukazatel vstupní teploty vzduchu do sušičky
  • počítače hodin pro servis, doby chodu při zatížení a celkové doby chodu kompresoru
  • nastavitelný servisní interval, volitelné jednotky tlaku a teploty (bar/psi/MPa/°C/°F)
  • individuálně redukovatelný požadovaný tlak
  • nastavitelná spínací diference
  • beznapěťový kontakt "Souhrnné poruchy"
  • elektronický měřicí převodník tlaku
Volitelně: Zapojení do systémů managermentu stlačeného vzduchu, např. SIGMA AIR MANAGER BASIC
Příklad konstrukce stanice stlačeného vzduchu s jednotlivými komponenty
Schéma konstrukce stanice stlačeného vzduchu s AIRBOX
  1. AIRBOX
  2. Kondenzační sušička
  3. Vzdušníky
  4. Filtry
  1. Odvaděč kondenzátu ECO-DRAIN
  2. Systém stabilizace tlaku
  3. SIGMA AIR MANAGER BASIC
Příklad konstrukce stanice stlačeného vzduchu s AIRBOX CENTER
Schéma konstrukce AIRBOX CENTER
  1. AIRBOX CENTER
  2. Systém stabilizace tlaku
  1. Filtry
