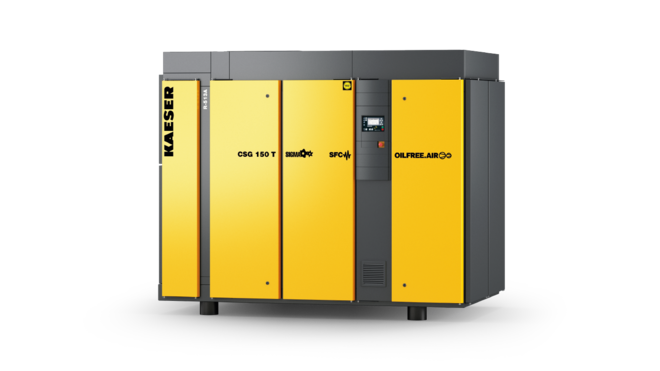

Bezmazné šroubové kompresory s integrovanou sušičkou stlačeného vzduchu


i.HOC – sušení stlačeného vzduchu překvapivě účinné

Patentovaná rotační sušička Kaeser i.HOC využívá kompresní teplo na 100 procent! Díky této regeneraci plným průtokem poskytuje spolehlivě nízké tlakové rosné body až do teploty okolí 45 °C – a to zcela bez elektrického ohřevu nebo dalšího chlazení regeneračního vzduchu!

  • Zabudování do zařízení chlazených vzduchem nebo vodou
  • Jmenovité výkony zařízení od 37 kW do 200 kW
  • Množství dodávané zařízením 3,3 m³/min až 30 m³/min
  • Integrované řízení kompresoru SIGMA CONTROL 2 (modelové varianty SFC)

Výhody pro vás

  • Minusové tlakové rosné body i při vysokých teplotách okolí:
    Díky svému neobyčejnému potenciálu regenerace dosahuje sušička i.HOC také při vysokých teplotách chladicího média minusových tlakových rosných bodů.
  • Stabilita tlakového rosného bodu při variabilních dodávaných množstvích:
    Také při nízkém vytížení kompresoru zůstává tlakový rosný bod stabilní – zcela bez kompenzátoru částečného zatížení.
  • Efektivní sušení a rekuperace tepla:
    Sušička i.HOC používá pro rekuperaci tepla optimalizovaný výměník tepla stupně 2 jako chladič regeneračního vzduchu.
Rentabilní díky nízkým provozním nákladům po celou dobu životnosti
Life-Cycle-Costs

Optimální poradenství, technický náskok ve výzkumu a výrobě a celosvětová servisní organizace, která chrání před výpadky.



Bezmazné šroubové kompresory s integrovanou i.HOC nebo kondenzační sušičkou v detailu

Různá technika pro sušičky

Integrovaná kondenzační sušička

Až do tlakového rosného bodu +3 °C jsou kondenzační sušičky také u šroubových kompresorů stlačujících bez oleje jako první volba ve věci energetické účinnosti a investičních nákladů. Tlakové rosné body pod +3 °C jsou doménou adsorpčních sušiček.

Integrovaná rotační sušička i.HOC

Rotační sušička i.HOC volitelně kompaktně integrovaná do šroubového kompresoru dosahuje spolehlivě a efektivně tlakových rosných bodů až -30 °C. K regeneraci sušicího prostředku slouží horký stlačený vzduch za druhým stupněm kompresoru.

i.HOC suverénní regenerace plným průtokem

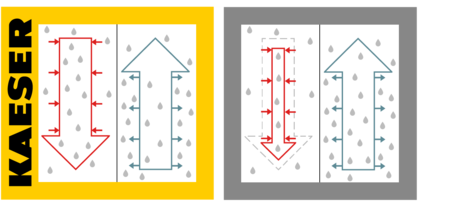

i.HOC s regenerací plným průtokem KAESER
□ Regenerace plným průtokem □ Regenerace částečným průtokem
↓ Oblast regenerace: Horký vzduch odebírá vlhkost ze sušicího prostředku.
↑ Oblast sušení: Studený vzduch předává vlhkost sušicímu prostředku.

i.HOC (Integrated Heat of Compression Dryer) využívá k sušení 100 % kompresního tepla druhého stupně stlačování (regenerace plným průtokem). Toto množství tepla je k dispozici téměř zdarma.

  • žádné další náklady na energie pro proces sušení
  • vyšší potenciál regenerace než u sušiček s regenerací částečným průtokem
  • plná funkce i při nízkém zatížení kompresoru

Přednosti regenerace plným průtokem se ukazují především se stoupajícími teplotami chladicího média. Rotační sušičky KAESER docilují vynikající výsledky sušení, také bez regeneračního vzduchu dodatečně elektricky ohřívaného.

Integrovaná kondenzační sušička

Energeticky úsporné sušení

Integrovaná konstrukce stejně jako velkoryse dimenzované blokové hliníkové výměníky tepla zajišťují tlakovou ztrátu menší než 0,1 baru. Energeticky úsporný chladicí spirálový kompresor pomáhá navíc šetřit energii při sušení stlačeného vzduchu.

Perfektně přístupné

Všechny součásti kondenzační sušičky jsou perfektně přístupné přes čelní servisní dvířka. Údržba a servis kondenzační sušičky se proto provádí velmi snadno.

Pohled do integrované rotační sušičky

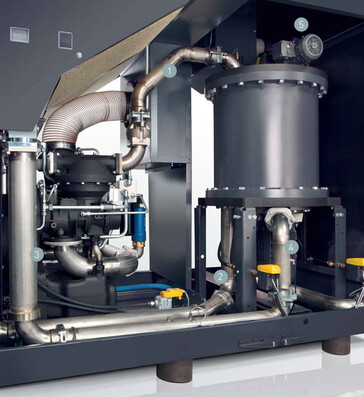

Montážní schéma rotační sušičky i.HOC
  1. Vstup regeneračního vzduchu
  2. Výstup regeneračního vzduchu
  3. Odlučování kondenzátu
  4. Vstup radiálního dmychadla
  5. Výstup sušičky i.HOC
i.HOC v detailu

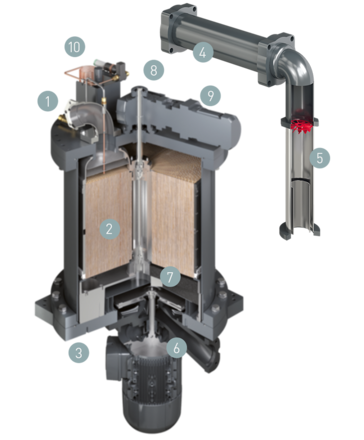

i.HOC – průřez a součásti
  1. Vstup regeneračního vzduchu
  2. Buben (sušicí prostředek se silikagelem)
  3. Výstup regeneračního vzduchu
  4. Výměník tepla stupně 2
  5. Externí odlučovač kondenzátu
  6. Radiální dmychadlo
  7. Demistr (odlučovač kapek)
  8. Výstup rotační sušičky
  9. Motor bubnu
  10. Senzor tlakového rosného bodu (volitelný)
Technické údaje DSG-2 A

Základní provedení

ModelDSG 140-2 A DSG 180-2 A DSG 220-2 A
Provozní přetlak bar 8 10 4 6 8 10 4 6 8 10
Dodávané množství celé zařízení při provozním přetlaku m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Max. přetlak bar 8 10 4 6 8 10 4 6 8 10
Jmenovitý výkon motoru kW 90 110 132
Rozměry
Š × H × V mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Přípojka stlačeného vzduchuDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Hladina akustického tlaku dB(A) 77 78 78
Hmotnost kg 3.400 3.550 3.650

ModelDSG 260-2 A DSG 290-2 A
Provozní přetlak bar 4 6 8 10 6 8 10
Dodávané množství celé zařízení při provozním přetlaku m³/min 28,61 26,1 26 22,9 28,55 28,5 26
Max. přetlak bar 4 8 10 8 10
Jmenovitý výkon motoru kW 160 200
Rozměry
Š × H × V mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Přípojka stlačeného vzduchuDN80 PN16 DIN DN80 PN16 DIN
Hladina akustického tlaku dB(A) 79 81
Hmotnost kg 3.800 4.000

Provedení SFC

ModelDSG 180-2 SFC A DSG 220-2 SFC A DSG 260-2 SFC A
Provozní přetlak bar 4 6 8 10 4 6 8 10 4 6 8 10
Dodávané množství celé zařízení při provozním přetlaku m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Max. přetlak bar 6 10 8,5 10 7 10
Jmenovitý výkon motoru kW 110 132 160
Rozměry
Š × H × V mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Přípojka stlačeného vzduchuDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Hladina akustického tlaku dB(A) 79 79 80
Hmotnost kg 4.150 4.250 4.400

ModelDSG 290-2 SFC A
Provozní přetlak bar 4 6 8 10
Dodávané množství celé zařízení při provozním přetlaku m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Max. přetlak bar 8,5 10
Jmenovitý výkon motoru kW 200
Rozměry
Š × H × V mm 		3.435 x 1.750 x 2.385
Přípojka stlačeného vzduchuDN80 PN16 DIN
Hladina akustického tlaku dB(A) 82
Hmotnost kg 4.600

Provedení RD

ModelDSG 140-2 i.HOC A DSG 180-2 i.HOC A DSG 220-2 i.HOC A
Provozní přetlak bar 8 10 6 8 10 6 8 10
Dodávané množství celé zařízení při provozním přetlaku m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Max. přetlak bar 8 10 6 8 10 6 8 10
Jmenovitý výkon motoru kW 90 110 132
Tlakový rosný bod °C -34 -36 -26 -33 -36 -26 -33 -35
Rozměry
Š × H × V mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Přípojka stlačeného vzduchuDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Hladina akustického tlaku dB(A) 77 78 78
Hmotnost kg 4.500 4.650 4.750

ModelDSG 260-2 i.HOC A DSG 290-2 i.HOC A
Provozní přetlak bar 6 8 10 6 8 10
Dodávané množství celé zařízení při provozním přetlaku m³/min 26,1 26 22,9 28,55 28,5 26
Max. přetlak bar 8 10 8 10
Jmenovitý výkon motoru kW 160 200
Tlakový rosný bod °C -25 -32 -34 -24 -31 -33
Rozměry
Š × H × V mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Přípojka stlačeného vzduchuDN80 PN16 DIN DN80 PN16 DIN
Hladina akustického tlaku dB(A) 79 81
Hmotnost kg 4.900 5.100

Provedení RD-SFC

ModelDSG 180-2 i.HOC SFC A DSG 220-2 i.HOC SFC A DSG 260-2 i.HOC SFC A
Provozní přetlak bar 6 8 10 6 8 10 6 8 10
Dodávané množství celé zařízení při provozním přetlaku m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Max. přetlak bar 6 10 8,5 10 7 10
Jmenovitý výkon motoru kW 110 132 160
Tlakový rosný bod °C -26 -33 -36 -26 -32 -35 -25 -31 -34
Rozměry
Š × H × V mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Přípojka stlačeného vzduchuDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Hladina akustického tlaku dB(A) 79 79 80
Hmotnost kg 5.250 5.350 5.500

ModelDSG 290-2 i.HOC SFC A
Provozní přetlak bar 6 8 10
Dodávané množství celé zařízení při provozním přetlaku m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
Max. přetlak bar 8,5 10
Jmenovitý výkon motoru kW 200
Tlakový rosný bod °C -24 -30 -33
Rozměry
Š × H × V mm 		4.270 x 1.750 x 2.385
Přípojka stlačeného vzduchuDN80 PN16 DIN
Hladina akustického tlaku dB(A) 82
Hmotnost kg 5.700

Technické údaje DSG-2 W

Základní provedení

ModelDSG 140-2 W DSG 180-2 W DSG 220-2 W
Provozní přetlak bar 8 10 4 6 8 10 4 6 8 10
Dodávané množství celé zařízení při provozním přetlaku m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Max. přetlak bar 8 10 4 6 8 10 4 6 8 10
Jmenovitý výkon motoru kW 90 110 132
Rozměry
Š × H × V mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Přípojka stlačeného vzduchuDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Hladina akustického tlaku dB(A) 69 70 71
Hmotnost kg 3.100 3.250 3.350

ModelDSG 260-2 W DSG 290-2 W
Provozní přetlak bar 4 6 8 10 4 6 8 10
Dodávané množství celé zařízení při provozním přetlaku m³/min 28,61 26,1 26 22,9 28,6 28,55 28,5 26
Max. přetlak bar 4 8 10 8 10
Jmenovitý výkon motoru kW 160 200
Rozměry
Š × H × V mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Přípojka stlačeného vzduchuDN80 PN16 DIN DN80 PN16 DIN
Hladina akustického tlaku dB(A) 74 75
Hmotnost kg 3.500 3.700

Provedení SFC

ModelDSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
Provozní přetlak bar 4 6 8 10 4 6 8 10 4 6 8 10
Dodávané množství celé zařízení při provozním přetlaku m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Max. přetlak bar 6 10 8,5 10 7 10
Jmenovitý výkon motoru kW 110 132 160
Rozměry
Š × H × V mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Přípojka stlačeného vzduchuDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Hladina akustického tlaku dB(A) 71 72 75
Hmotnost kg 3.850 3.950 4.100

ModelDSG 290-2 SFC W
Provozní přetlak bar 4 6 8 10
Dodávané množství celé zařízení při provozním přetlaku m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Max. přetlak bar 8,5 10
Jmenovitý výkon motoru kW 200
Rozměry
Š × H × V mm 		3.435 x 1.750 x 2.060
Přípojka stlačeného vzduchuDN80 PN16 DIN
Hladina akustického tlaku dB(A) 76
Hmotnost kg 4.300

Provedení RD

ModelDSG 140-2 i.HOC W DSG 180-2 i.HOC W DSG 220-2 i.HOC W
Provozní přetlak bar 8 10 6 8 10 6 8 10
Dodávané množství celé zařízení při provozním přetlaku m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Max. přetlak bar 8 10 6 8 10 6 8 10
Jmenovitý výkon motoru kW 90 110 132
Tlakový rosný bod °C -32 -36 -24 -33 -36 -24 -33 -36
Rozměry
Š × H × V mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Přípojka stlačeného vzduchuDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Hladina akustického tlaku dB(A) 69 70 71
Hmotnost kg 4.200 4.350 4.450

ModelDSG 260-2 i.HOC W DSG 290-2 i.HOC W
Provozní přetlak bar 6 8 10 6 8 10
Dodávané množství celé zařízení při provozním přetlaku m³/min 26,1 26 22,9 28,55 28,5 26
Max. přetlak bar 8 10 8 10
Jmenovitý výkon motoru kW 160 200
Tlakový rosný bod °C -25 -33 -36 -24 -33 -36
Rozměry
Š × H × V mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Přípojka stlačeného vzduchuDN80 PN16 DIN DN80 PN16 DIN
Hladina akustického tlaku dB(A) 74 75
Hmotnost kg 4.600 4.800

Provedení RD-SFC

ModelDSG 180-2 i.HOC SFC W DSG 220-2 i.HOC SFC W DSG 260-2 i.HOC SFC W
Provozní přetlak bar 6 8 10 6 8 10 6 8 10
Dodávané množství celé zařízení při provozním přetlaku m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Max. přetlak bar 6 10 8,5 10 7 10
Jmenovitý výkon motoru kW 110 132 160
Tlakový rosný bod °C -24 -32 -36 -25 -33 -36 -25 -33 -36
Rozměry
Š × H × V mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Přípojka stlačeného vzduchuDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Hladina akustického tlaku dB(A) 71 72 75
Hmotnost kg 4.950 5.050 5.200

ModelDSG 290-2 i.HOC SFC W
Provozní přetlak bar 6 8 10
Dodávané množství celé zařízení při provozním přetlaku m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
Max. přetlak bar 8,5 10
Jmenovitý výkon motoru kW 200
Tlakový rosný bod °C -25 -33 -36
Rozměry
Š × H × V mm 		4.270 x 1.750 x 2.060
Přípojka stlačeného vzduchuDN80 PN16 DIN
Hladina akustického tlaku dB(A) 76
Hmotnost kg 5.400
