Střední šroubové kompresory od 18 do 110 kW

Energeticky efektivní šroubové kompresory – až do nejmenšího detailu

Zásobování stlačeným vzduchem šroubovými kompresory je pro nás těžištěm naší produkce. Naše řady ASD, BSD, CSD a CSD(X) pečují o spolehlivé zásobování stlačeným vzduchem vašich procesů při dosud nevídané efektivitě.

Zařízení jsou perfektní týmoví hráči a nechají se pomocí SIGMA AIR MANAGER 4.0 zcela snadno zapojit do stávající řídicí techniky. Abyste dostali stlačený vzduch, který také skutečně potřebujete, nabízíme naše šroubové kompresory v různých provedeních.

  • Základní model
  • S kondenzační sušičkou pro vysokou kvalitu stlačeného vzduchu: Model T
  • S pohonem s regulací počtu otáček pro nejvyšší hospodárnost díky širokému regulačnímu rozsahu: Model SFC
  • Se synchronním reluktančním motorem: Především v rozsahu částečného zatížení výrazně vyšší stupeň účinnosti než u srovnatelných asynchronních systémů umožňuje výrazné úspory energie
  • Jako kompletní řešení se zabudovanou kondenzační sušičkou a pohonem s regulací počtu otáček: Model T SFC.
Naši experti vám dále pomáhají při výběru odpovídajícího modelu.

Výhody pro vás

  • Úspora energie:
    Zařízení s pevným počtem otáček a asynchronními motory jsou vybavené třídou energetické efektivity IE4. Do šroubových kompresorů s regulací frekvence zabudováváme motory třídy IE5 a splňujeme systémový stupeň účinnosti IES2.
  • Zvýšená doba životnosti:
    Elektronický tepelný management dynamicky reguluje fluidní teplotu u řad ASD, BSD, CSD, CSD(X). Tak se spolehlivě zabraňuje tvorbě kondenzátu a s tím spojeným škodám způsobeným vlhkostí a ještě se navíc ušetří energie.
  • Rekuperace tepla:
    Každý šroubový kompresor přeměňuje přiváděnou elektrickou hnací energii ze 100% na tepelnou energii. Odtud je k dispozici 96% k rekuperaci tepla. Využijte tento potenciál!

CSD(X) – Výkon přeměnit v efektivitu

Šroubový kompresor CSDX od KAESER KOMPRESSOREN

Nová generace šroubových kompresorů se vstřikem oleje řady CSD(X) přináší výkon precizněji a efektivněji při používání. Základem k tomu je integrované vedení agregátu. To dovoluje přizpůsobení počtu otáček bloku na energetické optimum v příslušném režimu provozu. Zabudovaný Elektronický tepelný management (ETM) a nově designovaný sací ventil v souladu s větším sacím filtrem pečují o zvýšenou efektivitu šroubového kompresoru. Pro další úsporu energie a menší stopu CO2 pečuje větrák s řízením frekvence. Ten dopravuje pouze tolik chladicího vzduchu, kolik je skutečně potřeba.

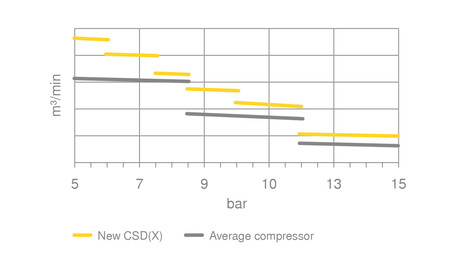

Šest nových tlakových variant CSG(X)
Šest tlakových variant zvyšuje signifikantně objemový proud a to nejdůležitější - umožňuje ještě přesnější přizpůsobení na vaše individuální požadavky stlačeného vzduchu.

Pro ještě vyšší energetickou efektivitu sází KAESER vždy na nejvyšší možnou efektivitu pohonu. Zařízení s pevným počtem otáček a asynchronními motory jsou vybavené nejvyšší možnou třídou energetické efektivity IE4. Zařízení SFC s regulací frekvence používají motory třídy IE5 a splňují navíc systémový stupeň účinnosti IES2 a tím nejvyšší možnou efektivitu podle normy IEC 61800-9.



Naše šroubové kompresory až do 110 kW v detailu

Spolehlivě zabránit tvorbě kondenzátu

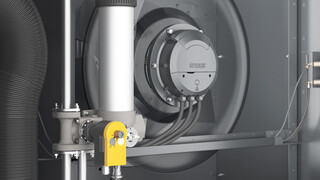

Elektronický termomanagement k zamezení tvorby kondenzátu

Elektronický tepelný management (ETM) umožňuje řízením kompresoru SIGMA CONTROL 2 tvorbě kondenzátu spolehlivě zabránit. U CSD(X) může SIGMA CONTROL 2 regulací frekvence ventilační jednotky kromě toho dopravu chladicího vzduchu přizpůsobit okolním podmínkám. Tak může při nízkých teplotách nebo režimu provozu částečného zatížení snížit počet otáček větráku a tím výrazně snížit spotřebu energie.

Efektivní a spolehlivý provoz

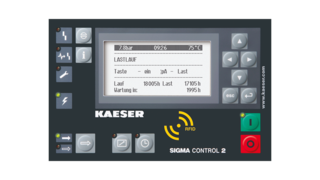

Řízení kompresoru SIGMA CONTROL 2

Integrované řízení SIGMA CONTROL 2 koordinuje výrobu stlačeného vzduchu a přebírá efektivní a bezpečný provoz zařízení a zaručuje dokonalou interakci v systémovém sdružení. Všechny důležité díly a provozní stavy zařízení jsou monitorovány a vyhodnocovány. Provozovateli jsou otevřené všechny možnosti, zařízení připojit také na řídicí techniku (SCADA).

Energetická účinnost je pravidlem číslo jedna
Úspory díky řízení životního cyklu KAESER

Pořizovací a servisní náklady kompresoru tvoří jen malou část celkových nákladů po dobu jeho životnosti. Největší část výdajů tvoří náklady na energii. Jako výrobce systémů stlačeného vzduchu nabízíme vám individuální plánování upravené na vaše potřeby, energeticky efektivní stanice stlačeného vzduchu a spolehlivý servis. Po celou dobu životnosti vaší stanice stlačeného vzduchu jsme vám po boku jako partneři.

Vysoká kvalita stlačeného vzduchu při nízké spotřebě energie

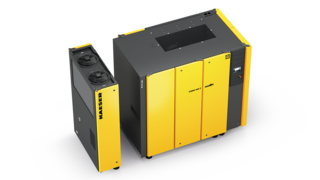

Šroubový kompresor CSDX se zabudovanou sušičkou

Chcete chránit vaši síť stlačeného vzduchu před korozím vedení, výpadku zařízení a poškození výrobků? Potom je nástavba sušičky pro vaše šroubové kompresory řad ASD, BSD, CSD a CSD(X) přesně to pravé.

Robustní a kompaktní konstrukce kondenzační sušičky umožňuje redukci množství chladicího prostředku a tím ekvivalentu CO2. Její regulace energetických úspor umožňuje pak pouze provoz, když touto proudí stlačený vzduch. To pečuje o kvalitu stlačeného vzduchu určené k aplikace při nejvyšší možné hospodárnosti.

Technické údaje ASD

Základní provedení

Model Provozní přetlak bar Dodávané množství celé zařízení při provozním přetlaku m³/min Max. přetlak bar Jmenovitý výkon motoru kW Rozměry
Š × H × V mm
Přípojka stlačeného vzduchu Hladina akustického tlaku dB(A) Hmotnost kg
ASD 35 7,5 3,16 8,5 18,5 1.460 x 900 x 1.530 G 1¼ 65 610
10 2,63 12
ASD 40 7,5 3,92 8,5 22 1.460 x 900 x 1.530 G 1¼ 66 655
10 3,13 12 621
13 2,58 15
ASD 50 7,5 4,58 8,5 25 1.460 x 900 x 1.530 G 1¼ 66 695
10 3,85 12 697
13 3,05 15 663
ASD 60 7,5 5,53 8,5 30 1.460 x 900 x 1.530 G 1¼ 69 750
10 4,49 12 712
13 3,71 15 714

Provedení T

Model Provozní přetlak bar Dodávané množství celé zařízení při provozním přetlaku m³/min Max. přetlak bar Jmenovitý výkon motoru kW Kondenzační sušička Rozměry
Š × H × V mm
Přípojka stlačeného vzduchu Hladina akustického tlaku dB(A) Hmotnost kg
ASD 35 T 7,5 3,16 8,5 18,5 ABT 60 1.770 x 900 x 1.530 G 1¼ 65 705
10 2,63 12
ASD 40 T 7,5 3,92 8,5 22 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 750
10 3,13 12 716
13 2,58 15
ASD 50 T 7,5 4,58 8,5 25 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 790
10 3,85 12 792
13 3,05 15 758
ASD 60 T 7,5 5,53 8,5 30 ABT 60 1.770 x 900 x 1.530 G 1¼ 69 845
10 4,49 12 807
13 3,71 15 809

Provedení SFC

Model Provozní přetlak bar Dodávané množství celé zařízení při provozním přetlaku m³/min Max. přetlak bar Jmenovitý výkon motoru kW Rozměry
Š × H × V mm
Přípojka stlačeného vzduchu Hladina akustického tlaku dB(A) Hmotnost kg
ASD 35 SFC 7,5 0,88 - 4 8,5 18,5 1.540 x 900 x 1.530 G 1¼ 67 700
ASD 40 SFC 7,5 1,05 - 4,64 8,5 22 1.540 x 900 x 1.530 G 1¼ 68 710
ASD 50 SFC 7,5 1,07 - 5,27 8,5 25 1.540 x 900 x 1.530 G 1¼ 68 755
10 1 - 4,58 13 757
13 0,93 - 3,82
ASD 60 SFC 7,5 1,26 - 6,17 8,5 30 1.540 x 900 x 1.530 G 1¼ 70 795
10 1 - 4,76 15 759
13 0,93 - 4,14

Provedení T-SFC

Model Provozní přetlak bar Dodávané množství celé zařízení při provozním přetlaku m³/min Max. přetlak bar Jmenovitý výkon motoru kW Kondenzační sušička Rozměry
Š × H × V mm
Přípojka stlačeného vzduchu Hladina akustického tlaku dB(A) Hmotnost kg
ASD 35 T SFC 7,5 0,88 - 4 8,5 18,5 ABT 60 1.850 x 900 x 1.530 G 1¼ 67 795
ASD 40 T SFC 7,5 1,05 - 4,64 8,5 22 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 805
ASD 50 T SFC 7,5 1,07 - 5,27 8,5 25 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 850
10 1 - 4,58 13 852
13 0,93 - 3,82
ASD 60 T SFC 7,5 1,26 - 6,17 8,5 30 ABT 60 1.850 x 900 x 1.530 G 1¼ 70 890
10 1 - 4,76 15 854
13 0,93 - 4,14

Nástavbová kondenzační sušička

Model Příkon kW Tlakový rosný bod °C Chladicí prostředek Skleníkový potenciál Množství chladicího prostředku kg Hmotnost chladicího prostředku jako ekvivalentu CO2 t Hermetický chladicí kruh
ABT 60 0,8 3 R-513A 631 0,75 0,5 -

Technické údaje BSD

Základní provedení

Model Provozní přetlak bar Dodávané množství celé zařízení při provozním přetlaku m³/min Max. přetlak bar Jmenovitý výkon motoru kW Rozměry
Š × H × V mm
Přípojka stlačeného vzduchu Hladina akustického tlaku dB(A) Hmotnost kg
BSD 65 7,5 5,65 8,5 30 1.590 x 1.030 x 1.700 G 1½ 69 970
10 4,52 12 940
13 3,76 15
BSD 75 7,5 7 8,5 37 1.590 x 1.030 x 1.700 G 1½ 70 985
10 5,6 12
13 4,43 15 955
BSD 83 7,5 8,16 8,5 45 1.590 x 1.030 x 1.700 G 1½ 71 1.060
10 6,85 12 1.015
13 5,47 15

Provedení T

Model Provozní přetlak bar Dodávané množství celé zařízení při provozním přetlaku m³/min Max. přetlak bar Jmenovitý výkon motoru kW Kondenzační sušička Rozměry
Š × H × V mm
Přípojka stlačeného vzduchu Hladina akustického tlaku dB(A) Hmotnost kg
BSD 65 T 7,5 5,65 8,5 30 ABT 83 1.990 x 1.030 x 1.700 G 1½ 69 1.100
10 4,52 12 1.070
13 3,76 15
BSD 75 T 7,5 7 8,5 37 ABT 83 1.990 x 1.030 x 1.700 G 1½ 70 1.115
10 5,6 12
13 4,43 15 1.085
BSD 83 T 7,5 8,16 8,5 45 ABT 83 1.990 x 1.030 x 1.700 G 1½ 71 1.190
10 6,85 12 1.145
13 5,47 15

Provedení SFC

Model Provozní přetlak bar Dodávané množství celé zařízení při provozním přetlaku m³/min Max. přetlak bar Jmenovitý výkon motoru kW Rozměry
Š × H × V mm
Přípojka stlačeného vzduchu Hladina akustického tlaku dB(A) Hmotnost kg
BSD 75 SFC 7,5 1,54 - 7,44 10 37 1.665 x 1.030 x 1.700 G 1½ 72 1.020
10 1,51 - 6,51
13 1,16 - 5,54 15 990

Provedení T-SFC

Model Provozní přetlak bar Dodávané množství celé zařízení při provozním přetlaku m³/min Max. přetlak bar Jmenovitý výkon motoru kW Kondenzační sušička Rozměry
Š × H × V mm
Přípojka stlačeného vzduchu Hladina akustického tlaku dB(A) Hmotnost kg
BSD 75 T SFC 7,5 1,54 - 7,44 10 37 ABT 83 2.065 x 1.030 x 1.700 G 1½ 72 1.150
10 1,51 - 6,51
13 1,16 - 5,54 15 1.120

Nástavbová kondenzační sušička

Model Příkon kW Tlakový rosný bod °C Chladicí prostředek Skleníkový potenciál Množství chladicího prostředku kg Hmotnost chladicího prostředku jako ekvivalentu CO2 t Hermetický chladicí kruh
ABT 83 0,9 3 R-513A 631 1,2 0,8 -

Technické údaje CSD

Základní provedení

Model Provozní přetlak bar Dodávané množství celé zařízení při provozním přetlaku m³/min Max. přetlak bar Jmenovitý výkon motoru kW Rozměry
Š × H × V mm
Přípojka stlačeného vzduchu Hladina akustického tlaku dB(A) Hmotnost kg
CSD 90 6 9,61 6 45 1.790 x 1.100 x 1.900 G 2 68 1.340
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 6 11,4 6 55 1.790 x 1.100 x 1.900 G 2 71 1.410
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 6 14,7 6 75 1.790 x 1.100 x 1.900 G 2 73 1.600
7,5 12,9 7,5 72
8,5 12 8,5 1.500
10 11,1 10 71
12 9,95 12 69
15 8,26 15

Provedení T

Model Provozní přetlak bar Dodávané množství celé zařízení při provozním přetlaku m³/min Max. přetlak bar Jmenovitý výkon motoru kW Kondenzační sušička Rozměry
Š × H × V mm
Přípojka stlačeného vzduchu Hladina akustického tlaku dB(A) Hmotnost kg
CSD 90 T 6 9,61 6 45 ABT 105 2.210 x 1.100 x 1.900 G 2 68 1.540
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 T 6 11,4 6 55 ABT 105 2.210 x 1.100 x 1.900 G 2 71 1.610
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 T 6 14,7 6 75 ABT 125 2.210 x 1.100 x 1.900 G 2 73 1.800
7,5 12,9 7,5 72
8,5 12 8,5 1.700
10 11,1 10 71
12 9,95 12 69
15 8,26 15

Provedení SFC

Model Provozní přetlak bar Dodávané množství celé zařízení při provozním přetlaku m³/min Max. přetlak bar Jmenovitý výkon motoru kW Rozměry
Š × H × V mm
Přípojka stlačeného vzduchu Hladina akustického tlaku dB(A) Hmotnost kg
CSD 90 SFC 8,5 1,93 - 8,18 8,5 45 1.840 x 1.100 x 1.900 G 2 71 1.370
12 1,73 - 6,62 12 68
CSD 110 SFC 8,5 2,27 - 9,9 8,5 55 1.840 x 1.100 x 1.900 G 2 70 1.390
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 SFC 8,5 2,86 - 12,15 8,5 75 1.840 x 1.100 x 1.900 G 2 73 1.420
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

Provedení T-SFC

Model Provozní přetlak bar Dodávané množství celé zařízení při provozním přetlaku m³/min Max. přetlak bar Jmenovitý výkon motoru kW Kondenzační sušička Rozměry
Š × H × V mm
Přípojka stlačeného vzduchu Hladina akustického tlaku dB(A) Hmotnost kg
CSD 90 T SFC 8,5 1,93 - 8,18 8,5 45 ABT 105 2.260 x 1.100 x 1.900 G 2 71 1.570
12 1,73 - 6,62 12 68
CSD 110 T SFC 8,5 2,27 - 9,9 8,5 55 ABT 105 2.260 x 1.100 x 1.900 G 2 70 1.590
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 T SFC 8,5 2,86 - 12,15 8,5 75 ABT 125 2.260 x 1.100 x 1.900 G 2 73 1.620
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

Nástavbová kondenzační sušička

Model Příkon kW Tlakový rosný bod °C Chladicí prostředek Skleníkový potenciál Množství chladicího prostředku kg Hmotnost chladicího prostředku jako ekvivalentu CO2 t Hermetický chladicí kruh
ABT 105 0,92 3 R-513A 631 1,45 0,9 -
ABT 125 1,3 3 R-513A 631 1,65 1 -

Technické údaje CSDX

Základní provedení

Model Provozní přetlak bar Dodávané množství celé zařízení při provozním přetlaku m³/min Max. přetlak bar Jmenovitý výkon motoru kW Rozměry
Š × H × V mm
Přípojka stlačeného vzduchu Hladina akustického tlaku dB(A) Hmotnost kg
CSDX 145 6 15,85 6 75 2.100 x 1.280 x 1.950 G 2½ 72 1.890
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 1.790
CSDX 175 6 19,5 6 90 2.100 x 1.280 x 1.950 G 2½ 76 2.030
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 1.930

Provedení T

Model Provozní přetlak bar Dodávané množství celé zařízení při provozním přetlaku m³/min Max. přetlak bar Jmenovitý výkon motoru kW Kondenzační sušička Rozměry
Š × H × V mm
Přípojka stlačeného vzduchu Hladina akustického tlaku dB(A) Hmotnost kg
CSDX 145 T 6 15,85 6 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.170
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 2.070
CSDX 175 T 6 19,5 6 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 76 2.310
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 2.210

Provedení SFC

Model Provozní přetlak bar Dodávané množství celé zařízení při provozním přetlaku m³/min Max. přetlak bar Jmenovitý výkon motoru kW Rozměry
Š × H × V mm
Přípojka stlačeného vzduchu Hladina akustického tlaku dB(A) Hmotnost kg
CSDX 145 SFC 8,5 3,5 - 13,73 8,5 75 2.100 x 1.280 x 1.950 G 2½ 72 1.800
CSDX 175 SFC 8,5 3,75 - 16,22 8,5 90 2.100 x 1.280 x 1.950 G 2½ 73 1.870
12 3,37 - 13,63 12 72
CSDX 200 SFC 8,5 3,24 - 19,8 10 110 2.150 x 1.280 x 1.950 G 2½ 75 2.100
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

Provedení T-SFC

Model Provozní přetlak bar Dodávané množství celé zařízení při provozním přetlaku m³/min Max. přetlak bar Jmenovitý výkon motoru kW Kondenzační sušička Rozměry
Š × H × V mm
Přípojka stlačeného vzduchu Hladina akustického tlaku dB(A) Hmotnost kg
CSDX 145 T SFC 8,5 3,5 - 13,73 8,5 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.080
CSDX 175 T SFC 8,5 3,75 - 16,22 8,5 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 73 2.150
12 3,37 - 13,63 12 72
CSDX 200 T SFC 8,5 3,24 - 19,8 10 110 ABT 200 2.570 x 1.280 x 1.950 G 2½ 75 2.380
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

Nástavbová kondenzační sušička

Model Příkon kW Tlakový rosný bod °C Chladicí prostředek Skleníkový potenciál Množství chladicího prostředku kg Hmotnost chladicího prostředku jako ekvivalentu CO2 t Hermetický chladicí kruh
ABT 165 1,38 3 R-513A 631 1,5 0,9 -
ABT 200 1,6 3 R-513A 631 1,1 0,69 -

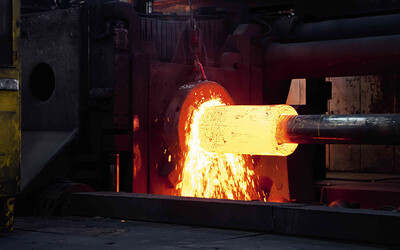

Vallourec
