Velké šroubové kompresory do 515 kW

Uspořte energii rekuperací tepla

Maximální rekuperace tepla u šroubových kompresorů.

Šroubový kompresor přemění 100 % jemu přivedené hnací energie na teplo. Až 96 % této energie se může využít například pro účely vytápění. To snižuje primární spotřebu energie a výrazně zlepšuje celkovou provozní energetickou bilanci.

Na naší stránce rekuperace tepla zjistíte všechno o oblastech použití a potenciálech úspor.

Nyní informovat o rekuperaci tepla!

Efektivní a spolehlivý provoz

Integrované řízení SIGMA CONTROL 2 koordinuje výrobu stlačeného vzduchu a přebírá efektivní a bezpečný provoz zařízení a zaručuje dokonalou interakci v systémovém sdružení. Všechny důležité díly a provozní stavy zařízení jsou monitorovány a vyhodnocovány. Provozovateli jsou otevřené všechny možnosti, zařízení připojit také na řídicí techniku (SCADA).

Energetická účinnost je pravidlem číslo jedna

Úspory díky řízení životního cyklu KAESER

Pořizovací a servisní náklady kompresoru tvoří jen malou část celkových nákladů po dobu jeho životnosti. Největší část výdajů tvoří náklady na energii. Jako výrobce systémů stlačeného vzduchu nabízíme vám individuální plánování upravené na vaše potřeby, energeticky efektivní stanice stlačeného vzduchu a spolehlivý servis. Po celou dobu životnosti vaší stanice stlačeného vzduchu jsme vám po boku jako partneři.

Nyní informovat o Life-Cycle-Management!

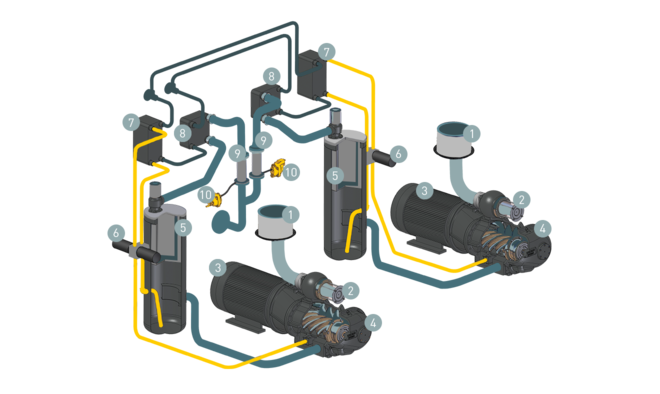

Funkční schéma HSD

Schéma konstrukce stanic stlačeného vzduchu HSD

Vzduchový filtr
Sací ventil
Elektromotor
Blok šroubového kompresoru
Odlučovač s odlučovací vložkou

Fluidní filtr
Fluidní chladič
Dochlazovač stlačeného vzduchu
Cyklónový odlučovač
Odvaděč kondenzátu ECO-DRAIN

Stlačovaný vzduch se přes sací filtr (1) a sací ventil (2) dostává do bloku kompresoru (3) se SIGMA PROFILEM. Blok kompresoru (3) je poháněný vysoce účinným elektromotorem (4). Chladicí olej vstřikovaný do bloku během komprese za účelem chlazení se v nádobě odlučovače chladicí kapaliny (5) znovu odděluje od vzduchu. Stlačený vzduch protéká 2stupňovou vložkou odlučovače oleje (6) a zpětným ventilem minimálního tlaku (MDRV) (7) do dochlazovače stlačeného vzduchu (8).

Po ochlazení se od stlačeného vzduchu odděluje vznikající kondenzát integrovaným cyklónovým odlučovačem (9) a zabudovaným odvaděčem kondenzátu ECO-DRAIN (10) se odvádí ze zařízení. Poté stlačený vzduch bez kondenzátu opouští zařízení přípojkou stlačeného vzduchu (11). Teplo, které vzniklo při kompresi, se odvádí prostřednictvím chladicího oleje z fluidního chladiče (12) vodním výměníkem tepla. Následně se chladicí olej čistí v ekologickém fluidním filtru (13) . Elektronický tepelný management (ETM) (14) se stará o co nejnižší provozní teploty. Ve spínací skříni se nachází interní řízení kompresoru SIGMA CONTROL 2 a je podle provedení, buď spouštěč hvězda-trojúhelník nebo měnič frekvence (SFC), zabudováno do zařízení.

Technické údaje DSD

Základní provedení

Model	DSD 145	DSD 175		DSD 205
Provozní přetlak bar	7,5	7,5	10	7,5	10	13
Dodávané množství celé zařízení při provozním přetlaku m³/min	14	16,92	13,6	21	16,59	13,06
Max. přetlak bar	9	8,5	12	8,5	12	15
Jmenovitý výkon motoru kW	75	90		110
Rozměry Š × H × V mm	2.450 x 1.730 x 2.150	2.450 x 1.730 x 2.150		2.450 x 1.730 x 2.150
Přípojka stlačeného vzduchu	DN65 PN16 DIN	DN65 PN16 DIN		DN65 PN16 DIN
Hladina akustického tlaku dB(A)	69	70		72
Hmotnost kg	2.950	3.060	3.090	3.360	3.100	3.130

Model	DSD 240
Provozní přetlak bar	7,5	10	13
Dodávané množství celé zařízení při provozním přetlaku m³/min	25,15	20,4	16,15
Max. přetlak bar	8,5	12	15
Jmenovitý výkon motoru kW	132
Rozměry Š × H × V mm	2.450 x 1.730 x 2.150
Přípojka stlačeného vzduchu	DN65 PN16 DIN
Hladina akustického tlaku dB(A)	74
Hmotnost kg	3.420	3.430	3.170

Provedení T

Model	DSD 145 T	DSD 175 T		DSD 205 T
Provozní přetlak bar	7,5	7,5	10	7,5	10	13
Dodávané množství celé zařízení při provozním přetlaku m³/min	14	16,92	13,6	21	16,59	13,06
Max. přetlak bar	9	8,5	12	8,5	12	15
Jmenovitý výkon motoru kW	75	90		110
Kondenzační sušička	ABT 250	ABT 250		ABT 250
Rozměry Š × H × V mm	2.750 x 1.730 x 2.150	2.750 x 1.730 x 2.150		2.750 x 1.730 x 2.150
Přípojka stlačeného vzduchu	DN65 PN16 DIN	DN65 PN16 DIN		DN65 PN16 DIN
Hladina akustického tlaku dB(A)	69	70		72
Hmotnost kg	3.220	3.330	3.360	3.630	3.370	3.400

Model	DSD 240 T
Provozní přetlak bar	7,5	10	13
Dodávané množství celé zařízení při provozním přetlaku m³/min	25,15	20,4	16,15
Max. přetlak bar	8,5	12	15
Jmenovitý výkon motoru kW	132
Kondenzační sušička	ABT 250
Rozměry Š × H × V mm	2.750 x 1.730 x 2.150
Přípojka stlačeného vzduchu	DN65 PN16 DIN
Hladina akustického tlaku dB(A)	74
Hmotnost kg	3.690	3.700	3.440

Provedení SFC

Model	DSD 145 SFC	DSD 175 SFC		DSD 205 SFC
Provozní přetlak bar	7,5	7,5	10	7,5	10	13
Dodávané množství celé zařízení při provozním přetlaku m³/min	3,67 - 15,73	3,67 - 18,43	3,5 - 15,6	4,45 - 21,22	4,2 - 18,3	4,97 - 15,16
Max. přetlak bar	8,5	10		10		15
Jmenovitý výkon motoru kW	75	90		110
Rozměry Š × H × V mm	2.690 x 1.730 x 2.150	2.690 x 1.730 x 2.150		2.690 x 1.730 x 2.150
Přípojka stlačeného vzduchu	DN65 PN16 DIN	DN65 PN16 DIN		DN65 PN16 DIN
Hladina akustického tlaku dB(A)	70	71		73
Hmotnost kg	3.190	3.330		3.340		3.370

Model	DSD 240 SFC
Provozní přetlak bar	7,5	10	13
Dodávané množství celé zařízení při provozním přetlaku m³/min	5,57 - 23,47	5,33 - 20,08	4,96 - 16,57
Max. přetlak bar	8,5	12	15
Jmenovitý výkon motoru kW	132
Rozměry Š × H × V mm	2.690 x 1.730 x 2.150
Přípojka stlačeného vzduchu	DN65 PN16 DIN
Hladina akustického tlaku dB(A)	75
Hmotnost kg	3.670	3.410	3.440

Provedení T-SFC

Model	DSD 145 T SFC	DSD 175 T SFC		DSD 205 T SFC
Provozní přetlak bar	7,5	7,5	10	7,5	10	13
Dodávané množství celé zařízení při provozním přetlaku m³/min	3,67 - 15,73	3,67 - 18,43	3,5 - 15,6	4,45 - 21,22	4,2 - 18,3	4,97 - 15,16
Max. přetlak bar	8,5	10		10		15
Jmenovitý výkon motoru kW	75	90		110
Kondenzační sušička	ABT 250	ABT 250		ABT 250
Rozměry Š × H × V mm	2.990 x 1.730 x 2.150	2.990 x 1.730 x 2.150		2.990 x 1.730 x 2.150
Přípojka stlačeného vzduchu	DN65 PN16 DIN	DN65 PN16 DIN		DN65 PN16 DIN
Hladina akustického tlaku dB(A)	70	71		73
Hmotnost kg	3.470	3.610		3.620		3.650

Model	DSD 240 T SFC
Provozní přetlak bar	7,5	10	13
Dodávané množství celé zařízení při provozním přetlaku m³/min	5,57 - 23,47	5,33 - 20,08	4,96 - 16,57
Max. přetlak bar	8,5	12	15
Jmenovitý výkon motoru kW	132
Kondenzační sušička	ABT 250
Rozměry Š × H × V mm	2.990 x 1.730 x 2.150
Přípojka stlačeného vzduchu	DN65 PN16 DIN
Hladina akustického tlaku dB(A)	75
Hmotnost kg	3.950	3.690	3.720

Nástavbová kondenzační sušička

Model	ABT 250
Příkon kW	1,8
Tlakový rosný bod °C	3
Chladicí prostředek	R-513A
Skleníkový potenciál	631
Množství chladicího prostředku kg	1,35
Hmotnost chladicího prostředku jako ekvivalentu CO₂ t	0,9
Hermetický chladicí kruh	-

Technické údaje DSDX

Základní provedení

Model	DSDX 245			DSDX 305
Provozní přetlak bar	7,5	10	13	7,5	10	13
Dodávané množství celé zařízení při provozním přetlaku m³/min	25,15	20,4	16,15	30,55	24,7	19,78
Max. přetlak bar	8,5	12	15	8,5	12	15
Jmenovitý výkon motoru kW	132			160
Rozměry Š × H × V mm	2.690 x 1.910 x 2.140			2.690 x 1.910 x 2.140
Přípojka stlačeného vzduchu	DN80 PN16 DIN			DN80 PN16 DIN
Hladina akustického tlaku dB(A)	74			75
Hmotnost kg	3.950	3.962	3.716	4.450	4.018	4.030

Provedení SFC

Model	DSDX 245 SFC			DSDX 305 SFC
Provozní přetlak bar	7,5	10	13	7,5	10	13
Dodávané množství celé zařízení při provozním přetlaku m³/min	5,57 - 27,17	5,57 - 23,35	4,95 - 19,27	6,85 - 33,03	5,35 - 28,46	5,18 - 24,01
Max. přetlak bar	8,5	12	15	8,5	12	15
Jmenovitý výkon motoru kW	132			160
Rozměry Š × H × V mm	2.940 x 1.910 x 2.140			2.940 x 1.910 x 2.140
Přípojka stlačeného vzduchu	DN80 PN16 DIN			DN80 PN16 DIN
Hladina akustického tlaku dB(A)	75			76
Hmotnost kg	4.700	4.454	4.466	4.800	4.812	4.566

Technické údaje ESD

Základní provedení

Model	ESD 375			ESD 445
Provozní přetlak bar	7,5	10	13	7,5	10	13
Dodávané množství celé zařízení při provozním přetlaku m³/min	37,85	30,13	24,34	42,2	37,32	29,67
Max. přetlak bar	8,5	12	15	8,5	12	15
Jmenovitý výkon motoru kW	200			250
Rozměry Š × H × V mm	2.960 x 2.030 x 2.140			2.960 x 2.030 x 2.140
Přípojka stlačeného vzduchu	DN100 PN16 DIN			DN100 PN16 DIN
Hladina akustického tlaku dB(A)	75			76
Hmotnost kg	5.000	4.880	4.560	5.060		4.940

Provedení SFC

Model	ESD 375 SFC			ESD 445 SFC
Provozní přetlak bar	7,5	10	13	7,5	10	13
Dodávané množství celé zařízení při provozním přetlaku m³/min	8,6 - 37,6	8,22 - 32,51	6,4 - 27,48	10,6 - 43,2	8,33 - 37,89	7,77 - 31,94
Max. přetlak bar	8,5	12	15	8,5	12	15
Jmenovitý výkon motoru kW	200			250
Rozměry Š × H × V mm	3.200 x 2.030 x 2.140			3.200 x 2.030 x 2.140
Přípojka stlačeného vzduchu	DN100 PN16 DIN			DN100 PN16 DIN
Hladina akustického tlaku dB(A)	76			77
Hmotnost kg	5.480	5.160	5.170	5.660	5.540	5.220

Technické údaje FSD

Základní provedení

Model	FSD 475			FSD 575
Provozní přetlak bar	7,5	10	13	7,5	10	13
Dodávané množství celé zařízení při provozním přetlaku m³/min	48,2	37,63	29,52	58,4	47,57	37
Max. přetlak bar	8,5	12	15	8,5	12	15
Jmenovitý výkon motoru kW	250			315
Rozměry Š × H × V mm	3.495 x 2.145 x 2.360			3.495 x 2.145 x 2.360
Přípojka stlačeného vzduchu	DN150 PN16 DIN			DN150 PN16 DIN
Hladina akustického tlaku dB(A)	79			79
Hmotnost kg	6.580	6.230	6.100	6.750	6.600	6.250

Provedení SFC

Model	FSD 475 SFC		FSD 575 SFC
Provozní přetlak bar	7,5	10	7,5	10	13
Dodávané množství celé zařízení při provozním přetlaku m³/min	10,6 - 49,87	9,93 - 44,08	13,33 - 59,83	12,9 - 50,85	11,55 - 45
Max. přetlak bar	8,5	12	8,5	12	15
Jmenovitý výkon motoru kW	250		315
Rozměry Š × H × V mm	3.740 x 2.145 x 2.360		3.740 x 2.145 x 2.360
Přípojka stlačeného vzduchu	DN150 PN16 DIN		DN150 PN16 DIN
Hladina akustického tlaku dB(A)	79		80
Hmotnost kg	6.930	6.800	7.300	6.950	6.820

Technické údaje HSD

Základní provedení

Model	HSD 662			HSD 722			HSD 782
Provozní přetlak bar	7,5	10	13	7,5	10	13	7,5	10	13
Dodávané množství celé zařízení při provozním přetlaku m³/min	66,4	54,44	43,72	72,4	59,48	47,87	78,4	65,31	53,07
Max. přetlak bar	8,5	12	15	8,5	12	15	8,5	12	15
Jmenovitý výkon motoru kW	360			400			450
Rozměry Š × H × V mm	3.570 x 2.145 x 2.350			3.570 x 2.145 x 2.350			3.570 x 2.145 x 2.350
Přípojka stlačeného vzduchu	DN150 PN16 DIN			DN150 PN16 DIN			DN150 PN16 DIN
Hladina akustického tlaku dB(A)	71			72			72
Hmotnost kg	8.100	7.481	7.027	8.500	8.202	7.262	8.600	8.434	7.815

Model	HSD 842
Provozní přetlak bar	7,5	10	13
Dodávané množství celé zařízení při provozním přetlaku m³/min	84,4	71,15	58,27
Max. přetlak bar	8,5	12	15
Jmenovitý výkon motoru kW	500
Rozměry Š × H × V mm	3.570 x 2.145 x 2.350
Přípojka stlačeného vzduchu	DN150 PN16 DIN
Hladina akustického tlaku dB(A)	73
Hmotnost kg	8.700	8.666	8.368

Provedení SFC

Model	HSD 662 SFC		HSD 782 SFC			HSD 842 SFC
Provozní přetlak bar	7,5	10	7,5	10	13	7,5	10	13
Dodávané množství celé zařízení při provozním přetlaku m³/min	10,4 - 66,32	8,5 - 57,47	11,9 - 77,83	10 - 65,47	8 - 55,78	11,9 - 87,33	10 - 74,41	8 - 63,44
Max. přetlak bar	8,5	12	8,5	12	15	8,5	12	15
Jmenovitý výkon motoru kW	382		410			515
Rozměry Š × H × V mm	4.370 x 2.145 x 2.350		4.370 x 2.145 x 2.350			4.370 x 2.145 x 2.350
Přípojka stlačeného vzduchu	DN150 PN16 DIN		DN150 PN16 DIN			DN150 PN16 DIN
Hladina akustického tlaku dB(A)	73		74			75
Hmotnost kg	9.100	8.967	9.600	9.113	8.980	10.100	9.934	9.315
