Základní modely stanic stlačeného vzduchu: řada SXC compact


Stanice stlačeného vzduchu s integrovanou kondenzační sušičkou a vzdušníkem

Stanice stlačeného vzduchu (*) řady SXC byly společností KAESER koncipovány pro řemeslné provozy. Na pouhých 0,62 m² spojují veškeré komponenty, které potřebuje zásobování stlačeným vzduchem, mimo jiné robustní polyetylenový kryt: šroubový kompresor se SIGMA PROFILEM, kondenzační sušičku a vzdušník.

Stanice stlačeného vzduchu řady SXC nabízíme s následujícími údaji o výkonu:

  • Tlak: 8, 11 nebo 15 barů
  • Rozsah objemového proudu: 0,26 – 0,80 m³/min

Výhody pro vás

  • Připojit a začít pracovat:
    Náklady na potrubí a instalaci našich kompletních systémů jsou velmi nízké. Všechno, co stanice potřebuje, je připojení k elektrické síti a k vaší síti stlačeného vzduchu. Můžete se tedy ihned pustit do práce.
  • Chrání před poškozením korozí:
    Díky zabudované kondenzační sušičce dodává stanice stlačeného vzduchu vysokou kvalitu stlačeného vzduchu a chrání vaše nářadí a stroje před poškozením korozí.
  • Snadná údržba:
    Po zdvižení lehkého krytu skříně z rotačně sintrovaného polyethylenu jsou všechna místa údržby dobře dostupná. Elektronický odvaděč kondenzátu lze kontrolovat přes mříž. Údržba je snadná a efektivní.

* Tato sušička obsahuje fluorovaný skleníkový plyn. Všechny modely obsahují chladicí prostředek R-513A (GWP 631).

Rentabilní díky nízkým provozním nákladům po celou dobu životnosti
Life-Cycle-Costs

Náš komplexní přístup pro optimální rentabilitu: Nejvyšší účinnost, snadné ovládání, jednoduchá údržba, mezinárodní servisní a poradenská síť s rychlou reakční dobou.



Stanice stlačeného vzduchu SXC podrobně

Vybavení

Celé zařízení

SXC Service – snímatelný kryt
  • okamžitě připravené k provozu
  • plně automatické
  • speciálně protihlukově izolované
  • izolované proti vibracím
  • kryt z dvoustěnného rotačně slinutého polyetylenu
  • optimální dosažitelnost všech míst pro údržbu po sejmutí krytu

Protihluková izolace

  • protihlukový kryt
  • silentblokové prvky
  • dvojitá izolace proti vibracím

Elektromotor

  • energeticky úsporný motor (IE3)
  • kvalitní německý výrobek
  • IP 54
  • třída izolačního materiálu F jako dodatečná rezerva

Blok šroubového kompresoru

Rotory se SIGMA PROFILEM potřebují ve srovnání s běžnými profily při stejném výkonu stlačeného vzduchu o cca 10 až 20 % méně energie.

Pohon klínovým žebrovaným řemenem

  • bezúdržbový pružný řemen
  • další dopínání není potřebné

Okruh chladicího fluida a vzduchový okruh

  • filtr suchého vzduchu s voštinovou strukturou
  • sání se zpětnou klapkou
  • pneumatický odvzdušňovací ventil
  • zásobník chladicího fluida se separátně uloženou odlučovací vložkou
  • pojistný ventil
  • zpětný ventil minimálního tlaku
  • mikrofiltr v okruhu chladicího fluida

Chlazení

  • vzduchem chlazený
  • hliníkový chladič pro chladicí fluidum se separátním motorem ventilátoru
  • druhý ventilátor na hnací hřídeli motoru
  • automatická regulace zahřívacího chodu motoru (aktivní pouze při velmi nízkém zatížení)

Zásobník

  • vnitřní ochranná vrstva
  • odtok kondenzátu řízený elektronicky

Řízení SIGMA CONTROL 2

Řízení kompresoru SIGMA CONTROL 2
  • LED v barvách semaforu pro ohlášení provozního stavu
  • displej s nekódovaným textem
  • na výběr 30 jazyků
  • piktogramová tlačítka Soft-Touch
  • plně automatická kontrola a regulace
  • rozhraní: Ethernet
  • slot pro paměťovou kartu SD pro záznam dat a aktualizace
  • čtečka RFID
  • Webový server

Elektrické komponenty

  • stupeň ochrany spínací skříně IP 54
  • automatická ochrana kombinací hvězda-trojúhelník (od 3 kW)
  • nadproudová spoušť
  • řídicí transformátor

Kondenzační sušička

  • stupeň ochrany spínací skříně IP 54
  • automatická ochrana kombinací hvězda-trojúhelník (od 3 kW)
  • nadproudová spoušť
  • řídicí transformátor
  • obsahují fluorovaný skleníkový plyn R-513A

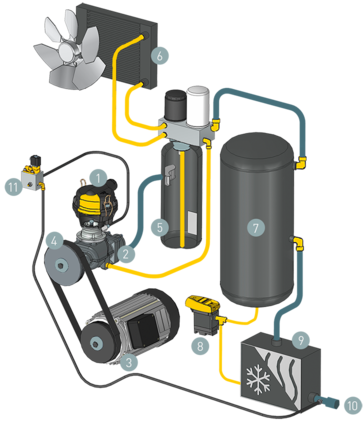

Schéma konstrukce SXC
Schéma konstrukce SXC
  1. Vzduchový filtr
  2. Blok kompresoru
  3. Hnací motor
  4. Převod klínovým žebrovaným řemenem
  5. Nádrž fluidního odlučovače
  6. Chladič
  7. Vzdušník
  8. Odvaděč kondenzátu ECO-DRAIN
  9. Kondenzační sušička
  10. Výstup stlačeného vzduchu
  11. Regulační ventil
Technické údaje

Základní provedení

ModelSXC 3 SXC 4 SXC 6
Provozní přetlak bar 7,5 10 7,5 10 13 7,5 10 13
Dodávané množství celé zařízení při provozním přetlaku m³/min 0,34 0,26 0,45 0,36 0,26 0,6 0,48 0,37
Max. přetlak bar 8 11 8 11 15 8 11 15
Jmenovitý výkon motoru kW 2,2 3 4
Kondenzační sušičkaCT 4 CT 4 CT 8
Objem nádoby l 215 215 215
Rozměry
Š × H × V mm 		620 x 980 x 1.480 620 x 980 x 1.480 620 x 980 x 1.480
Přípojka stlačeného vzduchuG ¾ G ¾ G ¾
Hladina akustického tlaku dB(A) 68 69 69
Hmotnost kg 285 285 290

ModelSXC 8
Provozní přetlak bar 7,5 10 13
Dodávané množství celé zařízení při provozním přetlaku m³/min 0,8 0,67 0,54
Max. přetlak bar 8 11 15
Jmenovitý výkon motoru kW 5,5
Kondenzační sušičkaCT 8
Objem nádoby l 215
Rozměry
Š × H × V mm 		620 x 980 x 1.480
Přípojka stlačeného vzduchuG ¾
Hladina akustického tlaku dB(A) 69
Hmotnost kg 300

Nástavbová kondenzační sušička

ModelCT 4 CT 8
Příkon kW 0,18 0,28
Tlakový rosný bod °C 3 3
Chladicí prostředekR-513A R-513A
Skleníkový potenciál631 631
Množství chladicího prostředku kg 0,17 0,24
Hmotnost chladicího prostředku jako ekvivalentu CO2 t 0,1 0,2
Hermetický chladicí kruh● ●
