Odlučovač oleje a vody – AQUAMAT


Inteligentní úprava kondenzátu – Spolehlivý. Čistý. Modulární.

Při výrobě stlačeného vzduchu vzniká značné množství kondenzátu s obsahem oleje. Odlučovače olej-voda adsorbují olej a vytvářejí tak odpadní vodu upravenou k vypouštění do kanalizace.

AQUAMAT i.CF společnosti KAESER přichází s novou definicí úpravy kondenzátu. Odlučovač olej-voda, který se dodává pro kompresory s objemovým proudem 10,3 až 92,6 m³/min poprvé obsahuje řízení AQUAMAT CONTROL. To přebírá aktivní řízení procesů a zajišťuje, aby byla údržba čistá a dala se plánovat.

Výměna filtračního materiálu probíhá díky ergonomickým vložkám bez nečistot a bez přímého kontaktu s kondenzátem – to chrání životní prostředí a servisní personál. Díky modulární koncepci lze kapacitu modelů dodatečně přizpůsobovat.

K úpravě malých množství kondenzátu jsou k dispozici praktické modely Aquamat CF 3 a 6.

Výhody pro vás

  • Spolehlivý
    AQUAMAT CONTROL přebírá aktivní kontrolu procesu: Optimálně využívá filtrační materiál, zjišťuje v závislosti na zatížení zbytkovou kapacitu, vytváří plánovatelnou údržbu, stiskem knoflíku odvodňuje a pečuje tak o trvalou úpravu kondenzátu – přirozeně schopen práce v síti a je certifikován Institutem pro stavební techniku Berlin (DIBt).
  • Čistý
    Kartuše může odebrat veškeré množství oleje a disponuje ergonomickou rukojetí. Navíc pečuje bajonetový držák na sběrači a stop-ventil na dně kartuše o rychlou technickou údržbu. To chrání servisní personál a životní prostředí před kontaminací. Navíc se hmotnost odvodněné kartuše drží pod 25 kg.
  • Modulární
    Jedna velikost kartuše pro všechny modely. Praktické sady pro přestavbu k dodatečnému přizpůsobení kapacity.
Hospodárnost systému v zorném poli

Úsporou kolem 90 % typických nákladů na likvidaci kondenzátu se zařízení AQUAMAT nejen amortizuje v nejkratším čase, nýbrž také významně přispívá k dlouhodobé bilanci nákladů celého vašeho zařízení – hledisko, které pro značku KAESER hraje naprosto dominantní roli.



Detaily produktu

Funkce – aktivní odlučování kondenzátu

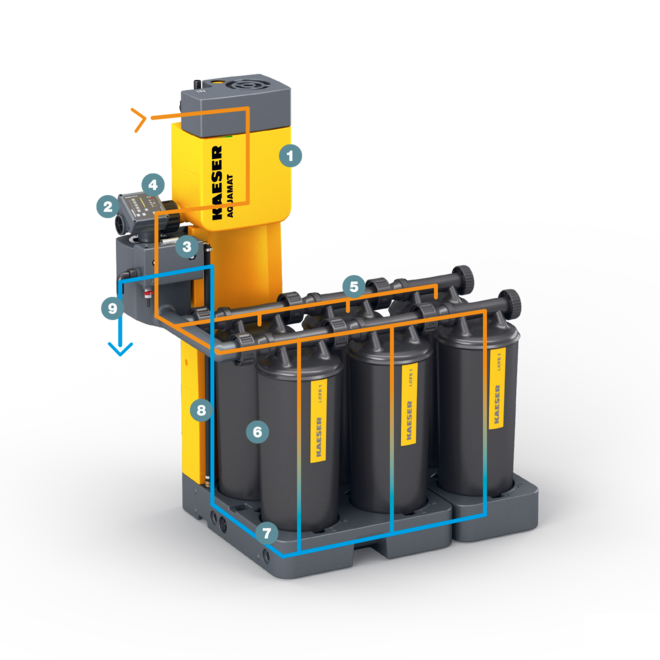

Úprava kondenzátu - systém AQUAMAT – konstrukce
  1. Komora odlehčování tlaku
  2. Pístový ventil
  3. Měřicí komora
  4. AQUAMAT CONTROL
  5. Rozdělovač (potrubí)
  1. Kartuše
  2. Sběrač pro odtok vody
  3. Stoupající kanál
  4. Výpust pro odtok vody

Kondenzát s obsahem oleje proudí do komory odlehčování tlaku (1) odlučovače AQUAMAT i.CF, zde se odlehčí na atmosférický tlak a proudí přes pístový ventil (2) do měřicí komory (3).

Tam řízení AQUAMAT CONTROL (4) neustále kontroluje stav naplnění. Když se dosáhne maximální hodnoty, přeruší se uzavřením pístového ventilu (2) přívod kondenzátu. Tak vznikne objem kondenzátu, který může být vystaven tlaku.

Řízení AQUAMAT CONTROL (4) pulzuje uzavřeným kondenzátem pravidelnými mírnými rázy přes rozdělovače (5) skrz kartuše (6). Filtrační materiál kartuší bez aktivního uhlí zadrží olej obsažený v kondenzátu.

Vyčištěná odtékající voda proudí na dně kartuše do sběrače (7) a odtud přes stoupací kanál (8) k výpusti (9) odlučovače separátoru oleje a vody.

Jestliže řízení AQUAMAT CONTROL registruje minimální stav náplně měřicí komory, pulzování se zastaví, pístový ventil se otevře a přívod kondenzátu se opět obnoví.

V případě závady (např. při výpadku proudu) pracuje AQUAMAT i.CF dále jako běžný gravitační odlučovač.

Spolehlivý – AQUAMAT CONTROL

Podstata aktivního odlučování

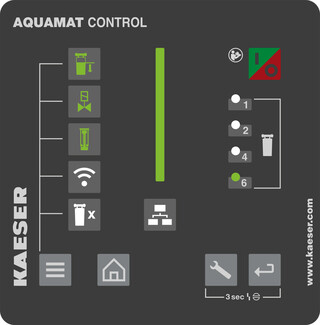

AQUAMAT CONTROL je řízení odlučovače oleje a vody.

Stálá kontrola procesu

AQUAMAT CONTROL sleduje hladinu kondenzátu a zajišťuje tak definovaný a bezporuchový tok kondenzátu. Řízení zachycuje procesní parametry a hlásí poruchy funkce.

Zbývající životnost kartuší

AQUAMAT CONTROL zjišťuje na základě procesních dat a dat senzoru zbývající životnost vložek v závislosti na zatížení. To usnadňuje plánování technické údržby.

Automatické odvodňování

AQUAMAT CONTROL po stisknutí tlačítka odvodňuje kartuše a udržuje tak hmotnost každé kartuše pro čistou a ergonomickou výměnu pod 25 kg – navíc ušetří náklady na likvidaci.

Připojení k síti

AQUAMAT CONTROL dává k dispozici procesní data a hlášení prostřednictvím sběrnice Modbus TCP (Ethernet). To umožňuje kontrolu procesu nadřazeným řízením, jako je SIGMA AIR MANAGER 4.0.

Lokální WLAN

AQUAMAT CONTROL poskytuje lokální přístup k síti WLAN a zpřístupňuje pro servisní personál informace o konfiguraci zařízení, procesní data a hlášení na koncových mobilních zařízeních přístupných také bez připojení k síti.

Čistý – Ve všech oblastech

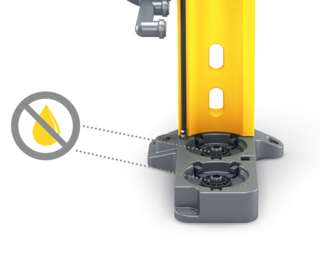

Dodané záslepky pečují o další spolehlivost.

Uzavřené množství oleje

Díky velkorysému dimenzování a optimálnímu využití filtračního materiálu je veškeré množství oleje trvale vázáno v kartuši. Spolehlivě se tak brání kontaktu se servisním personálem a kontaminaci okolí.

Odvodnění stisknutím tlačítka

Díky aktivnímu odlučování se kartuše mírnými tlakovými pulzy zbavují vody. Odpadá zdlouhavé a nečisté odkapávání při výměně filtračního materiálu. Díky řízenému odvodňování váží dokonale nasycená vložka méně než 25 kg.

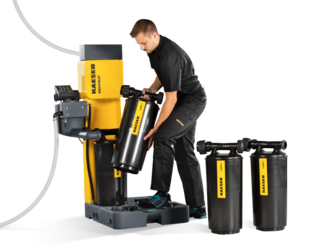

Ventil v kartuši zabraňuje vytékání kapalin.

Bajonetový a uzavírací ventil

Výměna kartuše je jednoduchá a čistá díky praktickému bajonetovému uzávěru. Ventil ve vložce zabraňuje vytékání kapalin. Dodávané zaslepovací zátky jsou další zárukou, která zabraňuje unikání kapalin.

Ergonomická rukojeť

Přívodní trubka kartuše je vyrobena jako praktická a stabilní rukojeť. Doprava a montáž vložky je vysoce ergonomická. Vložka se otočením své ergonomické rukojeti o 45° vysune z bajonetového uzávěru. Plně nasycená váží maximálně 25 kg.

Modulární – AQUAMAT i.CF snadno rozšiřitelný
Praktické sady pro přestavbu k dodatečnému přizpůsobení kapacity.

Konvenční odlučovače oleje a vody jsou koncipované pro určité množství kondenzátu. Pokud tato kapacita byla překročena např. kvůli rostoucí potřebě stlačeného vzduchu, musí se instalovat dodatečné zařízení. AQUAMAT i.CF se upravuje díky modulárnímu způsobu konstrukce a může se v případě vyšší nebo redukované potřeby snadno přizpůsobit sadou pro přestavbu.

Trvale – řízení pro stálou ochranu životního prostředí
Řízení AQUAMAT CONTROL pečuje o aktuální ochranu životního prostředí.

Odlučovač olej-voda, jehož funkce se nekontroluje nebo má nedostatečnou údržbu, může zatížit okolí kondenzátem s obsahem oleje a odpadní vodou.

Inteligentní odlučovač vody a oleje AQUAMAT i.CF s AQUAMAT CONTROL nabízejí aktuální ochranu životního prostředí:

  • Hygienická koncepce kartuší s automatickým odvodňováním a uzavíracím ventilem na dně spolehlivě uzavírá veškeré množství oleje
  • Aktivní odlučování chrání před vzedmutím hladiny, a tím před přetékajícím kondenzátem
  • Navíc ukazuje řízení AQUAMAT CONTROL neustále zbývající kapacitu kartuší, která je ještě k dispozici, a stará se tak o transparentnost a plánování při technické údržbě
